软土地基处理图上，塑料排水板常被画成一排排竖线。造价人员如果只计算“多少延米排水板”，很容易漏掉砂垫层、滤膜、排水沟、堆载预压和监测；如果按材料进场米数结算，又会把盘余、试插和未插入长度一起算进去。
一、作用与施工流程
塑料排水板为软土提供竖向排水通道，配合水平砂垫层和堆载，使孔隙水排出、地基固结沉降加快。它不是单独工作的“塑料带”，而是排水、加载和监测共同组成的处理体系。
典型流程为：

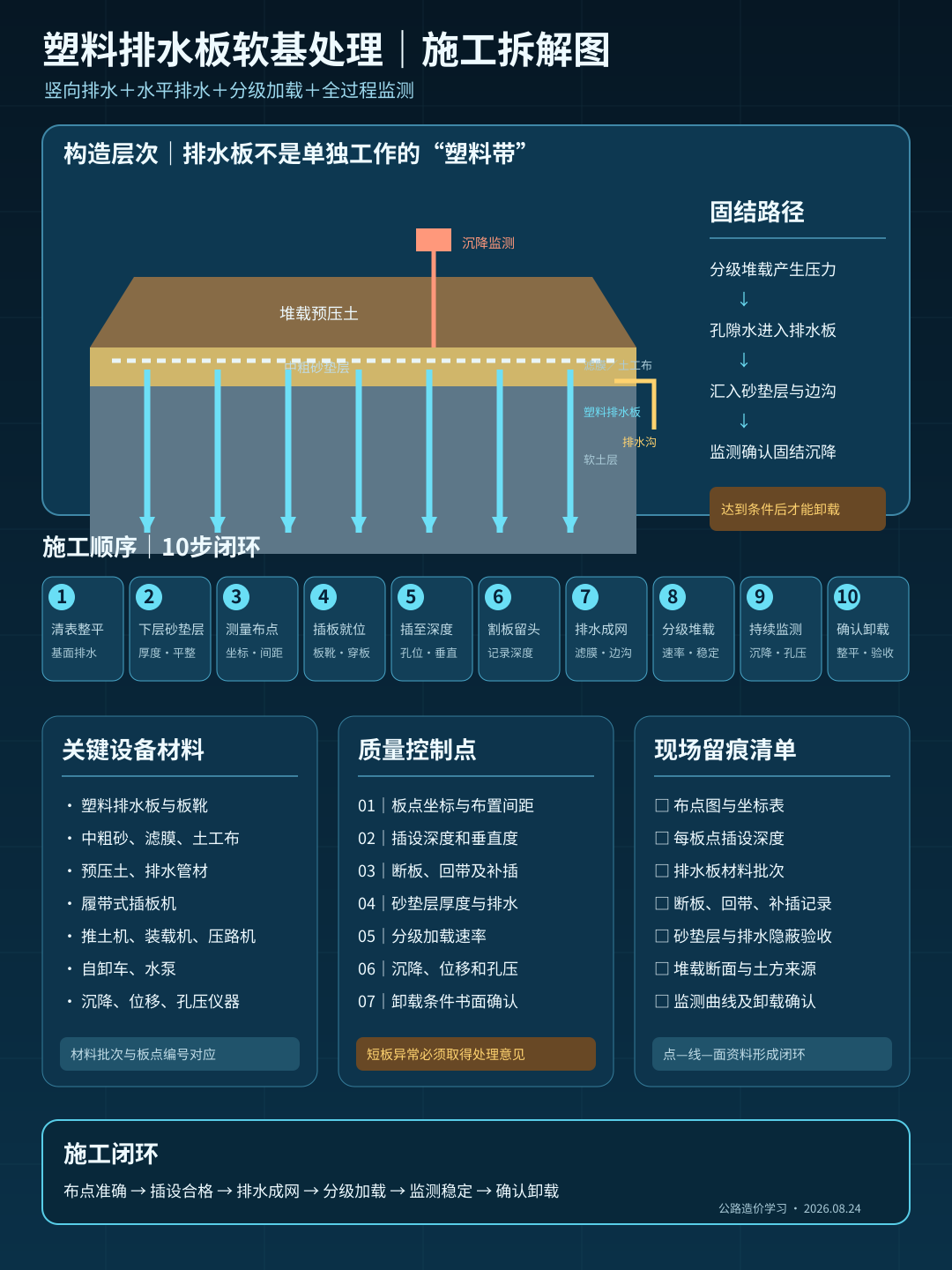

清表整平→铺设下层砂垫层→测量放样→插板机就位→安装板靴并穿板→静压或振动插设至设计深度→割板留头→记录孔位与深度→铺设上层砂垫层和土工材料→设置排水沟与集水井→分级堆载预压→沉降、位移和孔压监测→达到卸载条件→卸载整平并验收。
主要材料包括塑料排水板、中粗砂、滤膜或土工布、排水管材及预压土。机械包括履带式插板机、推土机、装载机、压路机、自卸车、水泵和测量监测设备；人工包括放样、插板、砂垫层、排水、监测和机械辅助人员。
二、工程量口径
塑料排水板内部算量可按：
板点数＝处理面积÷纵向间距÷横向间距（矩形布置）
设计插板长度＝各板点设计深度之和
若为梅花形或三角形布置，应按相应控制面积计算，不能直接套矩形公式。边界不规则区域宜根据坐标或布点图逐点统计。
对外计量应以合同规则和合格完成量为准。采购长度包含盘卷余量、穿机损耗、割板余头、试插及未使用库存，不等于设计插设长度。遇到硬层未达到设计深度时，应取得设计和监理处理意见，不能自行按材料消耗长度申报。
砂垫层通常按设计净体积计算；预压土按批准断面或清单口径计算，并区分天然方、松方与压实方。排水沟、集水井、滤膜和监测若已包含在软基处理综合单价中，不得重复；若专用清单单列，则分别计量。

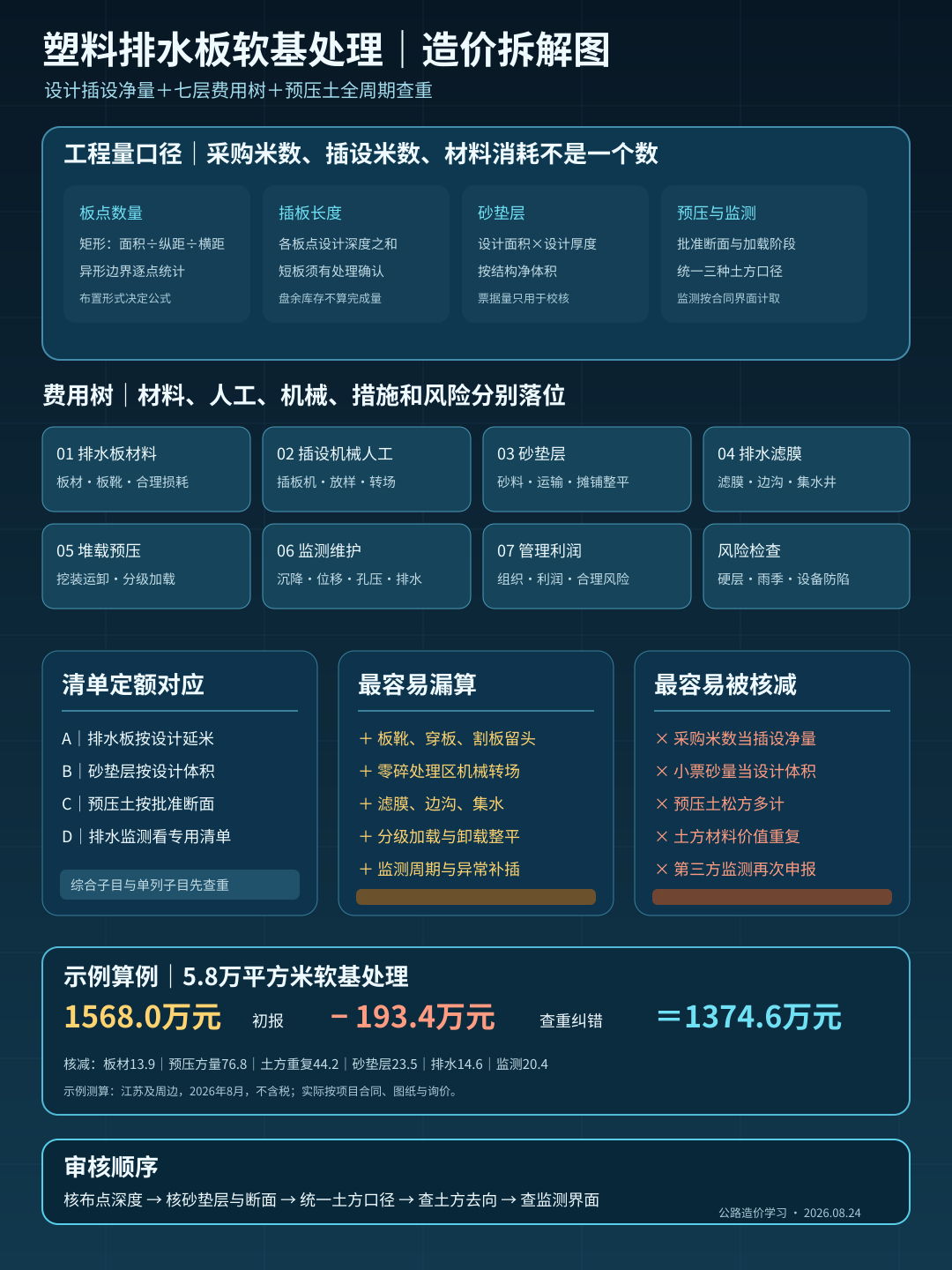

三、清单定额与费用树
建议把组价拆成七层：
排水板材料＋插板机械与人工＋砂垫层＋滤膜排水系统＋预压土挖装运卸＋监测维护＋管理利润和风险。
排水板材料费按设计长度加合理损耗测算；插板机械费与地层、深度、间距、转场频率和设备效率有关。处理区零碎、板深变化大时，不能只按平均日产量估算。
砂垫层成本包括砂料、运输、摊铺和整平；预压土要划清取土、运输、分层加载、顶面整理、卸载及最终去向。若预压土卸载后用于路基填筑，应避免把同一方土的材料价值重复计入两个子目。
措施和风险主要包括施工便道、临时排水、插板机防陷、雨季停工、地下障碍物及异常地层。设计外补插、断板处理和监测周期延长是否另计，必须结合原因和书面指令判断。
四、改编算例：1568万元为何审定1374.6万元
某软基处理段设计面积5.80万平方米，塑料排水板按1.2米×1.2米矩形布置，平均设计深度14米；砂垫层厚0.50米，堆载预压平均高度3.0米。
示例工程量：
- 板点数约为58000÷1.2÷1.2＝40278点；
- 设计插板长度约为40278×14＝563892米；
- 砂垫层净体积为58000×0.50＝29000立方米；
- 预压土批准断面体积约174000立方米。
以下为示例测算：地区假设为江苏及周边，时间为2026年8月，均为不含税示例价，材料、运输和机械价格以具体项目询价为准。
初报费用：
- 砂垫层：362.5万元；
- 排水板材料：278.4万元；
- 插板机械及人工：196.7万元；
- 滤膜、排水沟和集水：78.6万元；
- 预压土挖装运卸及卸载：482.3万元；
- 监测与维护：89.7万元；
- 管理利润及风险：79.8万元。
初报合计1568.0万元。
审核发现：
- 按采购592000米申报，未扣盘余和未使用库存，核减13.9万元；
- 预压土按车厢松方累计，超过批准断面及换算后工程量，核减76.8万元；
- 可利用预压土已在取土和路基填筑中计价，又重复计材料价值，核减44.2万元；
- 砂垫层按进场票据量申报，超过设计净体积及合理损耗，核减23.5万元；
- 排水沟、集水井部分内容已包含在现场排水措施中，核减14.6万元；
- 部分沉降监测由建设单位另行委托，重复核减20.4万元。
最终审定：
1568.0－13.9－76.8－44.2－23.5－14.6－20.4＝1374.6万元
纠错顺序是：先根据布点图和设计深度核插板净量，再核砂垫层与预压断面；随后统一松方、天然方和压实方口径；最后检查预压土去向、排水措施和第三方监测是否重复。
五、常见错套漏套及审计风险
- 矩形布置与梅花形布置套用同一公式；
- 用排水板采购长度代替合格插设长度；
- 遇硬层短板没有设计确认，却按原深度申报；
- 漏算穿板、板靴、割板留头和插板机转场；
- 砂垫层按进场小票量直接结算；
- 预压土松方、天然方、压实方混用；
- 预压土卸载后用于路基，再次计取材料价值；
- 排水沟、集水井与临时排水措施重复；
- 监测已由第三方实施，施工单位又重复申报；
- 沉降未达到卸载标准，为赶工提前卸载形成返工；
- 补插、断板处理没有孔位和原因记录；
- 只留设备日报，没有布点坐标、深度和材料批次对应关系。
现场应形成“点—线—面”资料链：每个板点有坐标和深度，每卷排水板有材料批次，每个处理区有砂垫层、堆载断面和监测曲线。卸载前还应保留达到设计控制条件的确认记录。
在同望软件中，可按“排水板材料—插设—砂垫层—排水滤膜—堆载预压—卸载利用—监测”拆分补充单价。AI可读取插板机记录和布点图，识别重复孔位、异常短板、材料进场量与设计量偏差，并核对预压土是否跨子目重复计价。
塑料排水板软基处理真正要算的不是“插了多少米塑料带”，而是：
多少合格排水通道与水平排水、堆载和监测共同完成了设计要求，又分别在哪个清单项目中支付。
注：案例为同类型项目改编，价格为示例测算，不代表地区信息价或市场指导价。
参考依据
以下页面均于2026年8月24日核验：
- 交通运输部：JTG/T 3610—2019《公路路基施工技术规范》公告，自2019年12月1日起施行。
- 交通运输部：JTG D30—2015《公路路基设计规范》公告，自2015年5月1日起施行。
- 交通运输部：《公路工程标准施工招标文件》（2018年版）发布公告，自2018年3月1日起施行，具体项目还应结合专用合同条款。
- 交通运输部：2018年版工程量清单计量规则，用于核对路基挖填、软基处理及一般计量边界。
- 交通运输部：JTG 3830—2018、JTG/T 3832—2018、JTG/T 3833—2018等造价标准发布页，相关标准自2019年5月1日起施行。
- 交通运输部：《公路土工试验规程》解读，说明土的密实度、承载能力等试验指标及应用背景。
