隧道渗漏水，很多问题并不是没有排水管，而是管道被压扁、接头脱落、坡向错误或在二衬施工前已经堵塞。
纵环向排水盲管通常位于初期支护、防水层和二次衬砌之间。环向盲管收集局部渗水，纵向盲管沿墙脚汇流，再通过横向连接排入侧沟或设计排水系统。
它属于典型隐蔽工程：一旦防水板和二衬封闭，数量与质量都很难重新核实。
一、先拆清排水路径
组价前至少核对：环向盲管间距、纵向盲管设置侧数、管径和材质、富水区加密、三通及横向连接、坡度、固定方式、与防水板和施工缝的关系。
“每10米一道”通常只代表一般区段布置逻辑。富水点可能加密，干燥区段可能按设计调整，最终工程量不能只用隧道长度机械相除。
《公路隧道施工技术规范》JTG/T 3660—2020及《公路隧道设计规范第一册土建工程》JTG 3370.1—2018构成隧道土建施工和设计的重要依据。具体构造、间距和检验要求仍应执行项目设计文件。
二、完整施工流程
典型流程为：
初期支护和渗水调查→基面尖点、裂缝及突出物处理→测量放样和坡向复核→渗水点引排→环向盲管分区安装→纵向盲管沿墙脚安装→三通、弯头和横向管连接→固定间距及管身状态检查→通水检查→隐蔽验收→防水板施工→二衬前复查与保护。
安装时要避免固定过紧导致管身压扁，接头应牢固，管口应防止水泥浆、喷射混凝土回弹料和杂物进入。
不能只检查有没有管，还要检查水从渗水点进入后能否连续流到排水出口。

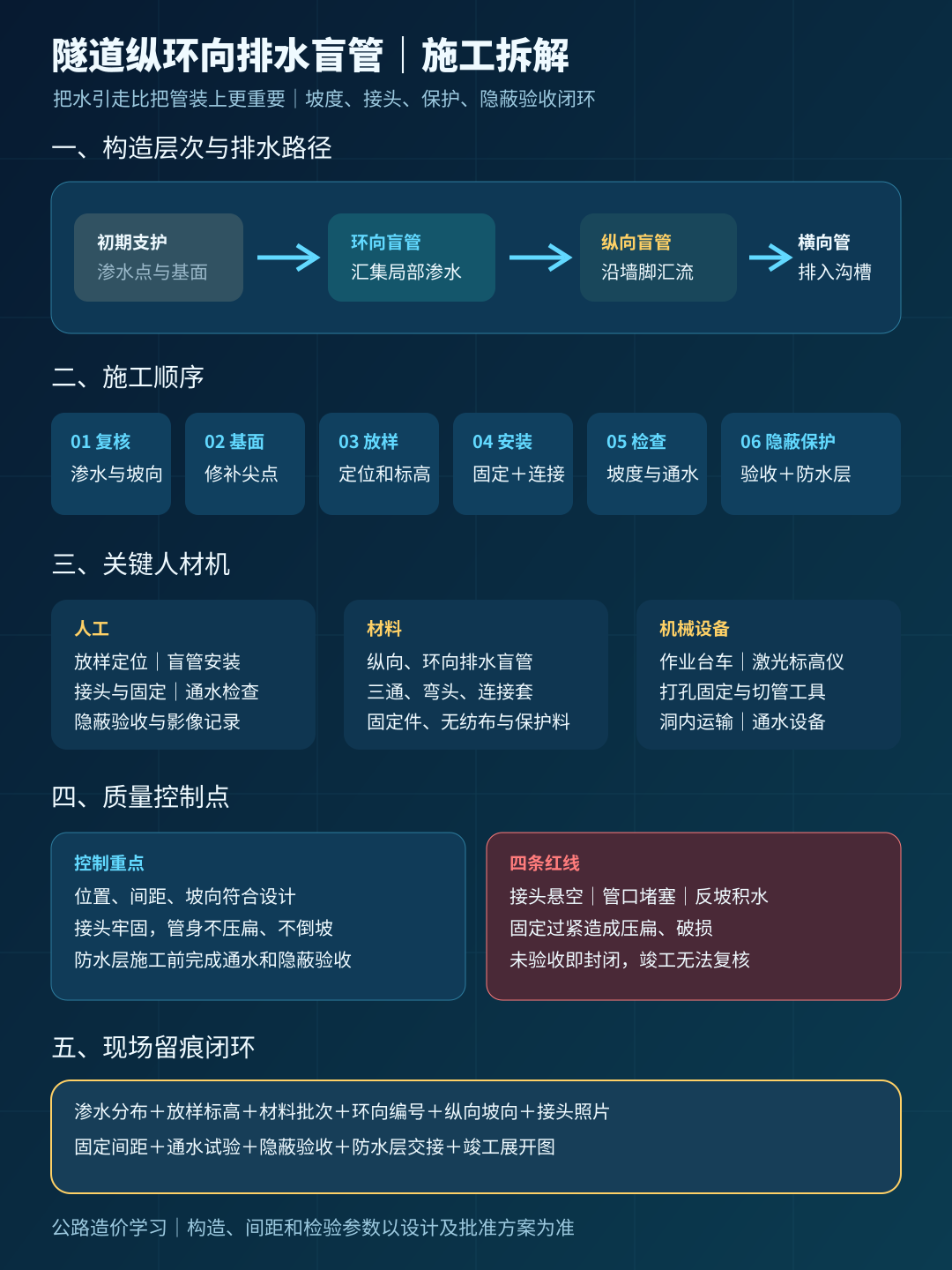

配图｜隧道纵环向排水盲管施工拆解图
三、主要人材机
人工包括测量放样、基面处理、管道安装、接头连接、固定、通水检查、隐蔽验收和资料人员。
材料包括不同规格的纵向和环向排水盲管、三通、弯头、连接套、横向排水管、固定件、无纺布包裹及局部保护材料。
主要设备包括作业台车、激光标高仪、打孔和固定工具、切管工具、洞内运输车辆及通水检查设备。
四、工程量与计量边界
成本分析至少拆出：
- 环向盲管道数和每道展开长度；
- 富水区加密数量；
- 纵向盲管分规格长度；
- 横向连接管长度；
- 三通、弯头和连接套数量；
- 固定点、包裹和保护材料；
- 基面处理及渗水引排；
- 通水检查和隐蔽验收；
- 作业台车、洞内运输及施工降效；
- 损耗、返工和二次恢复范围。
管道按延米计量时，接头搭接长度和正常损耗通常是组价参数，不能无条件放大结算长度。若清单按“环向排水管一道”计量，则应明确每道对应的设计展开长度和附件包含范围。
五、清单定额与组价逻辑
完整成本可拆为：
盲管材料＋三通连接及固定件＋安装人工＋洞内运输和台车＋基面处理＋通水检验＋隐蔽资料＋合理损耗＋管理利润风险
套用定额前，应核对管径、材质、安装位置和定额工作内容。不能只套塑料排水管安装，而漏掉洞内台车、环向固定、无纺布包裹和接头；也不能把台车和基面处理同时在防水板、盲管和二衬项目中重复计取。
六、双洞12.4公里示例测算
假设华东某双洞隧道单洞长6.2公里，示例工程量为：
- 环向盲管1240道，平均每道18.5米，约22940米；
- 纵向盲管24800米；
- 横向连接管2480米；
- 各类三通、弯头和连接件3720件。
以下为2026年二季度假设条件下的示例测算：
| 费用项目 | 示例金额 |
|---|---|
| 测量放样及渗水调查 | 8万元 |
| 各类排水盲管材料 | 112万元 |
| 三通、连接件和固定材料 | 31万元 |
| 安装人工 | 46万元 |
| 作业台车、运输及工具 | 18万元 |
| 通水检查和隐蔽资料 | 9万元 |
| 包裹保护及合理损耗 | 14万元 |
| 管理、利润及风险 | 22万元 |
| 示例总成本 | 260万元 |
审核时发现：纵向盲管工程量重复计入局部搭接，核减13万元；管材供货价已含部分连接件，核减8万元；实际环向盲管为1130道而非1240道，核减12万元；台车已在防水板项目支付，核减9万元；部分隐蔽区段没有验收记录，暂核减6万元。
示例审定价为：
260－13－8－12－9－6＝212万元
七、常见错套漏套
- 只按隧道长度推算环向盲管，不核对实际道数；
- 将环向盲管投影高度当作展开长度；
- 漏算富水区加密；
- 漏算三通、弯头、连接套和固定件；
- 管材报价含接头，组价时再次计算；
- 接头搭接和材料损耗重复扩大计量长度；
- 漏算横向连接管及排水出口；
- 台车在防水板和盲管中重复计取；
- 漏算通水检查和隐蔽验收；
- 固定过紧压扁管道，返工又申报新增；
- 设计调整间距后仍按原图全额计量；
- 竣工图只有总长度，没有环向编号和纵向坡向。
八、审计重点与现场留痕
审计通常关注：实际道数与隧道里程是否对应；富水区加密有无设计或现场依据；管径材质是否符合合同；接头是否已含；台车和基面处理是否重复；封闭前是否完成通水和隐蔽验收。
建议形成：
渗水分布图＋放样标高＋材料批次＋环向盲管编号＋纵向坡向＋三通接头照片＋固定间距＋通水检查＋隐蔽验收＋防水层交接＋竣工展开图。
在同望中，可按“环向盲管—纵向盲管—横向连接—附件固定—台车措施—检验资料”建立六层结构。
AI可根据隧道里程、环向编号、材料领用和隐蔽照片核查连续性，筛查“有材料无安装里程”“同一照片重复”“富水区有渗水却无加密盲管”等异常。
隧道排水盲管组价不能只问一米管多少钱，而要回答：
水从哪里进入、沿什么坡向流动、经过哪些接头，最后排到哪里。
参考依据
- 《公路隧道施工技术规范》JTG/T 3660—2020发布公告，交通运输部，2020年5月27日发布，自2020年8月1日起施行；核验日期：2026年8月6日。
- 《公路隧道施工技术规范》JTG/T 3660—2020全文，交通运输部；核验日期：2026年8月6日。
- 《公路隧道施工技术规范》解读，交通运输部，2020年5月27日。
- 《公路隧道设计规范第一册土建工程》JTG 3370.1—2018发布公告，交通运输部，2018年12月25日发布，自2019年5月1日起施行。
- 《公路隧道设计规范第一册土建工程》全文，交通运输部；核验日期：2026年8月6日。
- 《公路工程质量检验评定标准第一册土建工程》JTG F80/1—2017发布公告，交通运输部，2017年12月15日发布，自2018年5月1日起施行。
- 《公路工程标准施工招标文件》（2018年版），交通运输部；核验日期：2026年8月6日。
- 概预算办法及《公路工程预算定额》JTG/T 3832—2018发布页，交通运输部，2018年12月17日发布。
