钢波纹管涵涵身长度、拼装螺栓与防腐涂装重复计量的造价审核

问题背景

钢波纹管涵常用于山区公路临沟、季节性冲沟及软弱地基路段。其计量争议往往不是“管涵有没有做”，而是涵身长度按斜长、中心线长还是板片展开量计量，端部斜切是否另增材料，拼装螺栓、密封材料与防腐涂装是否已经包含在成品管涵综合单价中，以及基础垫层和洞口工程能否与主体数量闭合。

审核时要把设计轴线、现场安装实体和采购清单分开。板片采购面积包含搭接边、加工余量和备品损耗，不能直接换算成管涵支付长度；两端按边坡斜切形成的长短边差异，也不能把每条母线长度相加后取最大值计量。除非合同清单明确拆项，拼装连接、防腐修补和密封通常属于完成成品管涵所需的附属工作。

真实工程风格案例

以下案例为根据常见结算争议脱敏组合的复合案例，不对应某一特定项目。某山区二级公路 K36+480 设置直径 3.0 m 的钢波纹管涵，设计轴线与路中线斜交 62°，施工图标注涵身中心线长 46.8 m，两端按 1∶1.5 边坡斜切。变更文件批准将板厚由 5 mm 调整为 6 mm，并要求现场螺栓部位补涂防腐层，但没有新增独立支付项目。

承包人以最长母线 50.6 m 作为涵长申报，又将采购合同中的 6,420 套高强螺栓、420 kg 密封胶、板片整面二次防腐和吊车拼装分别计价。联合测量复核轴线端点、管底高程和斜切线后，确认合格涵身中心线长度仍为 46.8 m；材料签收、施工影像和专项方案证明螺栓、密封及常规拼装均为成品管涵综合单价工作内容。现场仅有运输擦伤和切边位置共 286 m²需按变更要求补涂。基础砂砾垫层实测为 128 m³，其中承包人按采购松方多报 24 m³。

申报金额与审核金额

审核逻辑

1. 先统一涵长口径。 以合同计量规则和施工图标注为先，通常按涵洞轴线方向、两端设计界面之间的中心线长度计量。端部斜切造成的最长母线、板片展开面积及采购加工余量，只能用于材料校核。
2. 核实规格变更只调整什么。 板厚由 5 mm 变为 6 mm，若已有批准价差或重新组价，应调整材料和加工成本，但不能同时放大涵长。规格变化与数量变化必须分别举证。
3. 反查综合单价工作内容。 清单说明、定额组成和投标组价若已包含板片、螺栓、垫圈、密封、拼装及常规机械，结算时不得以采购发票为由再次拆项申报。
4. 防腐按责任和净面积审核。 出厂防腐属于成品质量要求；运输或安装不当造成的损伤原则上由承包人承担。只有设计新增、业主批准且超出原合同基线的防腐工作，才按实际合格净面积计价。
5. 基础数量与涵身空间闭合。 垫层应以批准宽度、厚度和实测长度计算压实体积，并与基底验收断面、材料进场量和剩余库存互校，不能直接使用采购松方。
6. 洞口构造避免交叉。 端墙、截水墙、八字墙和洞口铺砌按各自设计界面计量，不应把已由管涵主体占据的体积、斜切余料或连接段重复列入。

资料闭合建议

• 在安装前形成涵洞轴线放样表，记录两端控制点坐标、交角、管底高程、中心线设计长度和斜切形式。
• 板片进场台账区分设计用量、搭接量、加工余量、备品及剩余退场量；采购面积只作校核，不直接作为支付工程量。
• 施工影像按环、按片编号，能追溯螺栓连接、扭矩复检、接缝密封及隐蔽验收位置。
• 防腐修补使用网格化示意图标注原因、位置和净面积，区分设计新增、正常切边、运输损伤与施工损伤，并由监理确认责任。
• 基础垫层保留开挖底、垫层顶和管底三套高程，断面计算表与压实检测、进料磅单形成数量互校。
• 计价审核表单独列明“涵长口径、规格价差、单价包含项、批准增量”四栏，避免把材料成本变化误写成实体数量增加。

结论

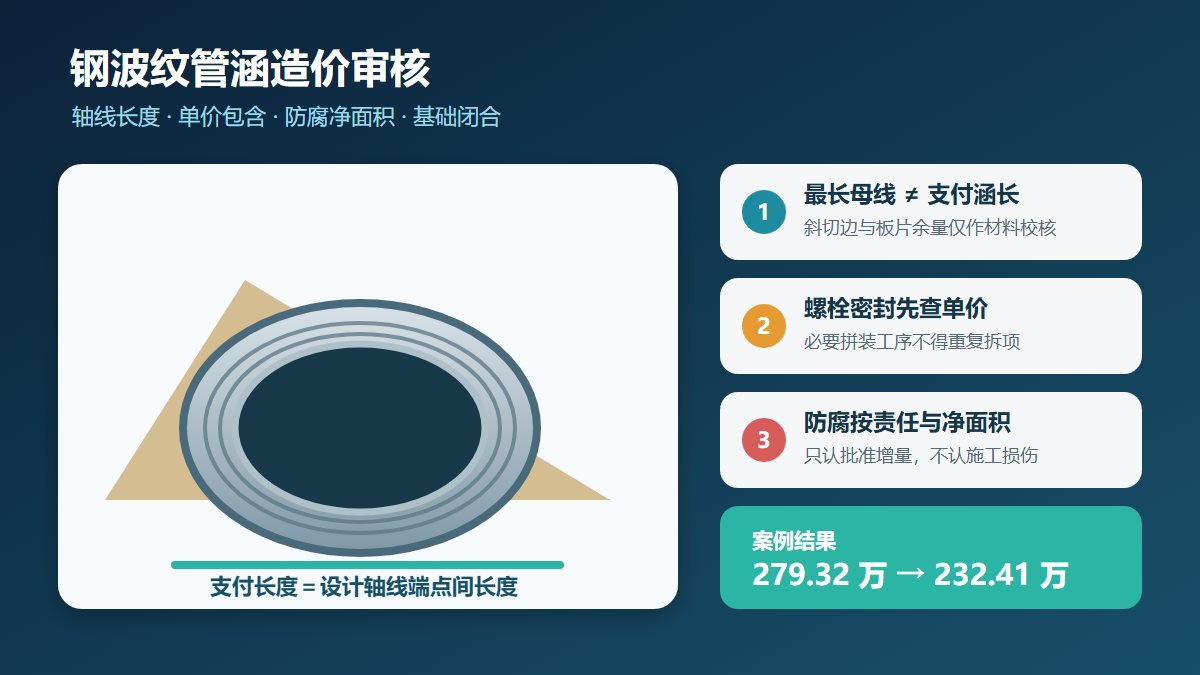

钢波纹管涵审核的关键，是用设计轴线控制支付长度，用合同工作内容控制拆项边界，再用编号化安装记录和净面积图控制防腐增量。本案例将申报 279.32 万元审核为 232.41 万元，核减主要来自最长母线冒充涵长、螺栓密封及拼装机械重复计价，以及整面防腐缺少批准依据。只要涵长、规格、包含项和责任归属四条证据链同时闭合，钢波纹管涵的材料多、接口多并不会导致结算失控。
