加筋土挡墙面板、筋带与填料工程量联动的造价审核
问题背景
加筋土挡墙通常由预制面板、拉筋带、连接件、加筋区填料、基础垫层和压顶等部分共同受力。结算时若各子目分别依据领料单、施工图或现场签证申报，容易出现三类错位：面板按生产量而非成墙投影面积计量，筋带按采购长度而非批准布置净长计量，填料又按运输车方或松方计量。三组数量彼此失去约束后，损耗、备用料、搭接和返工会被层层放大。
审核的核心不是孤立复核某一种材料，而是建立“墙面几何—筋带网格—加筋体体积”的联动关系。墙高、墙长和分级台阶决定面板面积；面板连接点和设计分层决定筋带根数；墙背加筋范围扣除基础、反滤层及构造物占位后，才能形成填料压实体积。
真实工程风格案例
以下为根据山区高速公路互通匝道挡墙结算争议脱敏组合的复合案例，不对应某一特定工程。某匝道外侧设置组合式加筋土挡墙，设计墙长 318 m，最大墙高 12.5 m。承包人按面板厂出库单申报面板 4,860 m²，按筋带采购及领用台账申报 62,400 m，按运输车次折算加筋区填料 18,900 m³，并另报面板吊装、校正模板和连接件安装费。
审核组将竣工立面、墙顶实测、面板编号图、逐层筋带隐蔽记录和压实检测网格叠合后确认：扣除两处通道开口、取消的端部墙段及未形成永久结构的试拼面板，合格墙面投影面积为 4,320 m²；按批准网格、各层实际墙高和变更后的筋带长度计算，筋带净长为 49,680 m；按竣工断面扣除混凝土基础、反滤排水层及通道占位后，加筋区填料压实体积为 15,260 m³。
施工期间有 186 块面板因堆放支垫不当产生崩角，返厂更换；另有少量筋带因现场切割过短废弃。监理整改记录认定均属于承包人保管和下料责任。合同综合单价已包含面板常规吊装、连接件、校正和合理损耗，因此不再单列支付。
申报金额与审核金额
| 费用项目 | 申报依据 | 申报金额（元） | 审核依据 | 审核金额（元） | 核减金额（元） |
|---|---|---|---|---|---|
| 预制面板 | 4,860 m² × 520 元/m² | 2,527,200 | 合格墙面投影面积 4,320 m² | 2,246,400 | 280,800 |
| 加筋带 | 62,400 m × 34 元/m | 2,121,600 | 批准布置净长 49,680 m | 1,689,120 | 432,480 |
| 加筋区填料 | 18,900 m³ × 96 元/m³ | 1,814,400 | 断面法压实方 15,260 m³ | 1,464,960 | 349,440 |
| 基础垫层、反滤层及压顶 | 汇总申报 | 1,086,000 | 按竣工尺寸和对应清单单价复核 | 742,000 | 344,000 |
| 面板吊装、校正及连接件安装 | 措施费另报 | 286,000 | 已含于面板综合单价 | 0 | 286,000 |
| 合计 | 7,835,200 | 6,142,480 | 1,692,720 |
审核确认率为 78.40%。核减并非否定已采购材料，而是将采购、损耗和责任性返工从永久合格实体中剥离。
审核逻辑
1. 面板按成墙几何量计，不按生产或到场量计
先用竣工墙长、分段墙高和台阶关系复算投影面积，再扣除通道口、端部取消段和未安装构件。面板出库单只能证明材料流转，不能替代实体计量。试拼、破损和备用面板若未形成验收合格结构，不应进入支付量。
2. 筋带数量必须与连接点和分层高程闭合
逐层统计实际面板连接点，按设计每个连接点的筋带根数和批准长度计算理论净量；对转角、端部及局部加密段单独编号。采购整卷长度、下料余头和施工切损属于材料管理信息，不能直接放大工程量。变更加长须有对应墙段、层号及隐蔽签认。
3. 填料坚持压实方口径并扣除占位
以竣工横断面和分层高程计算加筋体体积，扣除基础、反滤排水构造、检查井和通道结构占位。运输车斗容形成的是松方估算，还会受到含水率、装载系数和沉降影响；除非合同明确约定，不应以车方直接结算压实实体。
4. 三组工程量要互相反证
面板面积明显减少而筋带、填料不降，应检查是否仍包含取消墙段；筋带层数与面板行数不匹配，应检查重复记录或范围外加密；填料压实方与墙体几何严重偏离，应追查借土去向、临时堆存及松实换算。联动校核比单独审核材料票据更能识别系统性放大。
5. 责任性返工和常规措施不得拆项转嫁
因堆放、吊装、下料或压实不合格造成的更换和返工，由责任方承担。面板综合单价已包含常规吊装、连接件和校正时，不能再以机械台班或零星签证重复申报。只有超出合同基线、取得事前指令的特殊吊装或设计新增构造，才进入增量审核。
资料闭合建议
- 建立墙段—面板—筋带三级编码，竣工立面图中的面板编号应能追溯到每层筋带隐蔽验收记录。
- 每次设计调整同步标注起止桩号、墙高范围、筋带长度和层号，禁止仅用“按现场实际加长”作为签证结论。
- 填料台账同时记录来源、运输量、分层摊铺厚度、压实高程和检测点位，并以断面法压实方作为结算主线。
- 面板和筋带领退料、废料、破损件及替换件分账管理，附责任认定，避免采购量与支付量混用。
- 把面板面积、筋带净长、填料压实方和主要构造占位汇总到同一张联审表中，形成可复算的数量平衡。

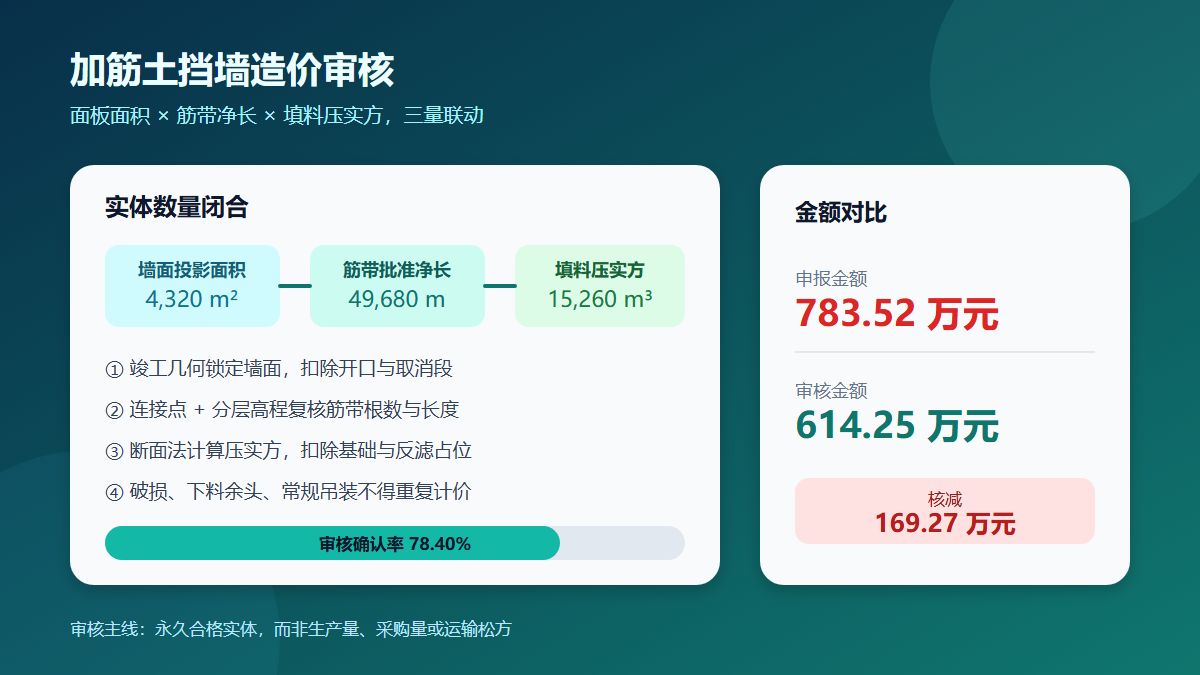

结论
加筋土挡墙结算不能把面板、筋带和填料当成互不相关的三个材料清单。应从竣工墙体几何出发，以面板编号和连接点锁定筋带，再以断面法确认填料压实方，同时扣除未实施段、构造占位、正常损耗和责任性返工。本案例申报 783.52 万元，审核确认 614.25 万元，核减 169.27 万元。建立三量联动模型，才能让隐蔽结构的工程量既符合设计，也经得起材料和现场记录的交叉验证。
