一条裂缝在电脑上被描出了红线，现场却找不到对应构件；另一条看着很细，换个拍摄距离，算法给出的宽度就变了。桥梁裂缝检测的关键，不是把模型跑一遍，而是把“哪座桥、哪个构件、哪个位置、实际多宽、谁复核过”连起来。今天拆的是混凝土桥梁表面裂缝调查与测量工序，不是裂缝修复，也不是桥梁承载能力鉴定。
以下作业方案及算例为同类型教学改编，具体范围、设备、测点和安全措施以检测任务及批准方案为准。金额按江苏及周边地区、2026年10月、不含税示例测算，不是当前询价或真实审定价。

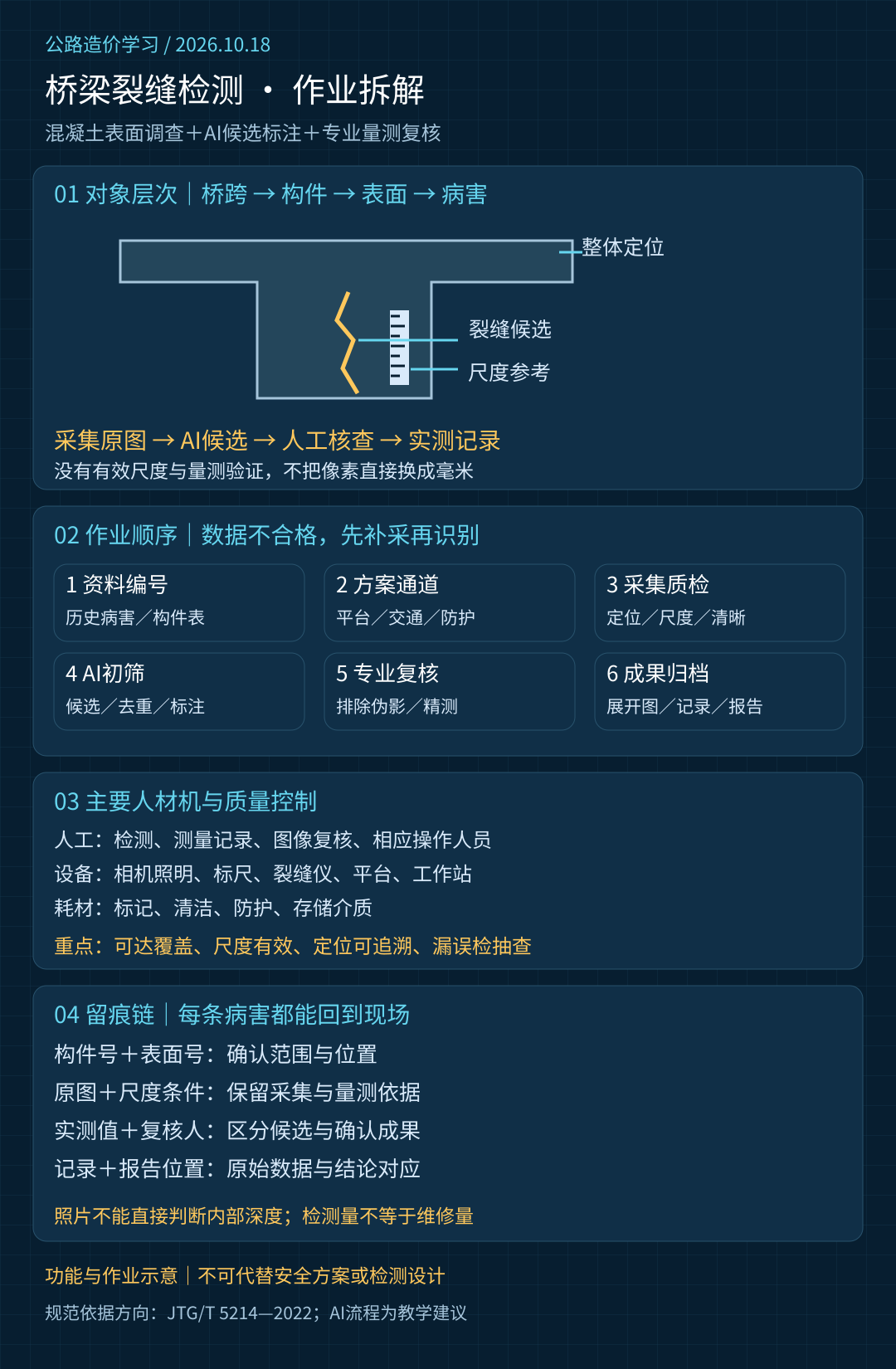

一、从构件表到现场测量，工序不能倒过来
先核既有图纸、历史病害和检测目的，编制桥跨—构件—表面的编号表；随后核查作业通道、临边和交通风险，确定可达范围。现场清理影响观察的局部表面，布置定位与尺度参考，采集整体定位图和近距细节图。图像经清晰度、曝光及尺度条件检查后，才交给AI提出裂缝候选。
人工复核候选与现场漏检风险，区分裂缝、接缝、污迹和修补痕。对需量测的位置，采用适用的裂缝测量仪器或经验证的影像量测方法，记录宽度、走向、长度及位置；需要深度或动态观测时，应另定检测方法和任务，不能从表面照片直接推断。最后整理病害展开图、原始记录和报告，形成可回到原图与现场的成果链。
无人机可以辅助可达性与影像采集，但不是对任何表面都能替代近距量测；未经尺度校准、透视修正和现场验证，图上的像素不能直接换成毫米。本文不提供统一飞行距离、宽度阈值或检测精度承诺。
二、人材机，钱主要花在哪里
人工包括检测工程师、现场测量与记录人员、图像复核人员；涉及交通组织、设备操作时配置相应人员。设备包括相机及适用镜头、照明、定位或标尺、裂缝测量仪、数据工作站；桥检车、升降设施或其他作业平台按现场可达性确定，不能默认全桥都能站在桥面完成。材料与耗材包括临时标记、清洁用品、固定及防护用品和存储介质。
措施成本重点核交通组织、平台转场、作业防护和必要的夜间条件。风险按合同分析天气、交通窗口及无法到达面的复测责任，不另造一个统一“AI风险费率”。算法只是数据处理的一环，不能掩盖现场作业成本。
三、把四种计量对象分开
| 对象 | 用途 | 常见误用 |
|---|---|---|
| 批准检测表面净面积 | 本例合同约定的主要支付基础 | 重叠影像面积累计相加 |
| 构件与表面编号 | 证明覆盖及定位 | 一个构件拍多次算多个构件 |
| 裂缝长度、宽度和复核点 | 病害记录与技术分析 | 直接当成修复工程量 |
| 平台台班、人员工日、数据处理量 | 资源分析或约定服务计量 | 在综合价之外重复计费 |
面积支付只是本例合同假设，不是国家统一收费规则。实际任务可能按座、构件、测点或总额约定。未到达、影像无效的范围应记录并处理，不得用重复拍摄填补覆盖率；复测已含于质量保证责任的，也不能每次另收费。
四、清单与定额，先识别“检测服务”
本项属于检测服务分析，不能直接套混凝土修复、裂缝灌浆或桥面养护施工定额。先查采购需求及检测合同的成果要求，再查是否有适用的地方计费依据、定额或项目认可的组价方法；缺少对应项时，按约定程序提交人工、设备、措施和数据处理分析，不编统一子目编号。
图像采集、AI初筛、人工复核若已在每平方米综合服务价内，就不能另外按照片、裂缝候选数量重复收费；平台与交通措施是否单列，必须在报价阶段说清。AI发现疑似病害，也不意味着施工单位已经取得维修施工的计量依据。

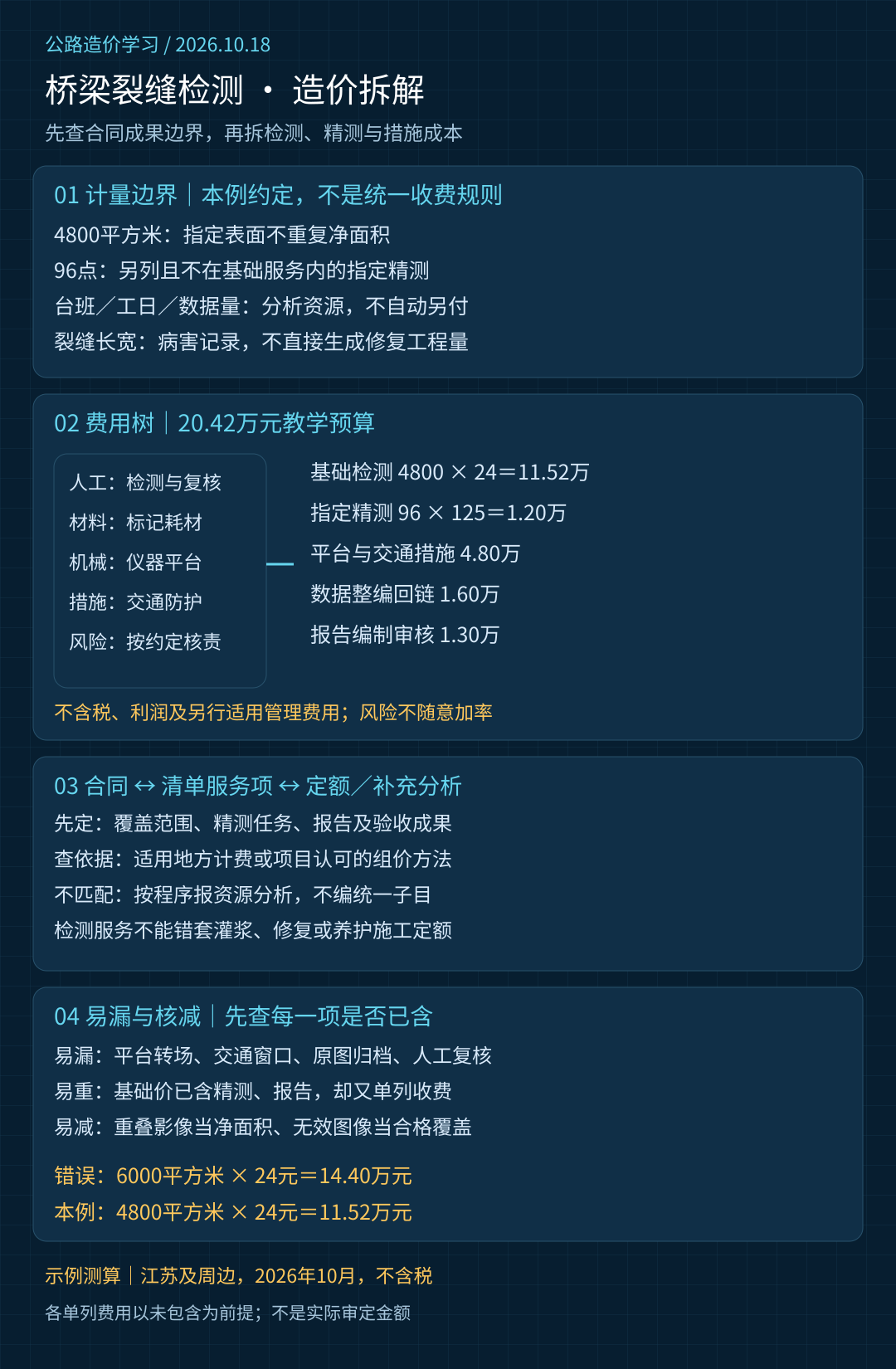

五、8座桥的20.42万元教学预算
假设任务范围为8座桥、4800平方米不重复的指定混凝土表面。合同报价分析约定：基础检测服务单价24元／平方米，含一般影像采集、AI初筛、人工判读及常规测量；另列96个指定疑点的近距精测和复核。两类工作范围明确，不重复；如果基础服务本已覆盖这些精测工作，应删去另列费用。
| 费用项 | 教学假设 | 金额 |
|---|---|---|
| 基础检测服务 | 4800平方米×24元 | 11.52万元 |
| 指定疑点精测 | 96点×125元 | 1.20万元 |
| 平台与交通措施 | 不含在前项内，按批准组织分析 | 4.80万元 |
| 数据整编与回链 | 不含在基础价内的专门交付 | 1.60万元 |
| 报告编制审核 | 本例单列且前项未含 | 1.30万元 |
| 合计 | 不含税、利润及另行适用管理费用 | 20.42万元 |
审题先圈范围，再查“已含／未含”。假设图像重叠使处理面积达到6000平方米，仍不能把基础检测费写成14.40万元，应按本例合同有效净面积核为11.52万元，差2.88万元。若报价已经是含报告与数据交付的一揽子单价，再加1.60万元和1.30万元同样会重复。不是表里出现一个项目，它就天然值得另付。
留痕至少贯通构件编号、原图、尺度条件、现场测量记录、复核人和成果位置。验收不要只看算法“识别率”，还应约定覆盖范围、定位可追溯性、量测验证和抽查办法，分别查漏检与误报。将病害记录导入同望配套组价表之前，先由专业人员确认处治方案和支付对象；AI能辅助整理，不能把一条红线自动变成灌浆米数。
文末依据：交通运输部发布JTG/T 5214—2022《在用公路桥梁现场检测技术规程》的公告及附件（湖南省政府官方转载），发文日期2022年8月23日，转载日期2022年9月14日，施行日期2022年11月1日；交通运输部原始附件。检索日期2026年10月18日。本文用公告核对规范身份与适用方向；不把教学工作流、AI方法和假定收费口径表述为该规范强制要求，也不引用未逐条核验的精度指标。现场技术方案及报告须由符合相应要求的专业单位和人员负责。
