圆管涵管座加腋与基础垫层重复计量的造价审核
问题背景
圆管涵施工中，基础垫层、管座混凝土、加腋包封、接口抹带和回填压实常常连续施工。若设计图纸把 C15 垫层、C20 管座和局部加腋分别标注，而清单项目又采用“钢筋混凝土圆管涵安装”或“管座基础综合单价”，结算时容易出现同一段管底混凝土被拆成垫层、管座、加腋三次计量的情况。
审核难点在于识别结构功能边界：垫层用于找平和隔离，管座承担管节支承，加腋通常是因软弱地基、斜交涵洞或高填土压力需要扩大包封范围。若没有设计变更、地基验槽或监理指令，仅按施工单位现场多浇的三角区混凝土申报“加腋”，很可能属于施工工艺控制或超灌，不应全额计取。
真实工程风格案例
某二级公路改建工程 K7+840 处新建 1-1.5m 钢筋混凝土圆管涵，涵长 32m，设计图列 C15 素混凝土垫层 10cm、C20 管座 120 度包角，进口段因与既有农渠斜交设置 6m 加腋包封。合同清单中“圆管涵管节安装”按延米计量，另列“管座及基础混凝土”按立方米计量。
承包人结算时申报基础垫层 6.9 立方米、管座混凝土 18.4 立方米、全涵加腋包封 14.6 立方米，并将接口抹带砂浆另列为零星修补。审核查阅施工图、变更通知、隐蔽验收、混凝土浇筑令、涵洞断面复测和试验报告后发现：设计加腋仅限进口 6m，施工单位将全长 32m 管侧三角超浇均按加腋申报；部分垫层厚度已被管座断面重复包含；接口抹带属于管节安装综合内容。最终按图纸断面重新计算，认可设计加腋及验槽确认的局部换填段差额，核减无依据全涵包封和重复垫层体积。
申报金额与审核金额表格
| 费用项目 | 承包人申报口径 | 申报金额（万元） | 审核认定 | 审核金额（万元） |
|---|---|---|---|---|
| C15 基础垫层 | 全涵 32m，平均厚度 14cm | 0.62 | 按设计 10cm 及实测宽度计 | 0.44 |
| C20 管座混凝土 | 120 度管座，含管侧找坡 | 2.76 | 按施工图断面复核，扣除与垫层重叠 | 2.41 |
| 加腋包封混凝土 | 全涵 32m 管侧三角区 | 2.92 | 仅认可进口 6m 设计加腋及 4m 验槽变更 | 0.86 |
| 接口抹带砂浆 | 33 道接口另列 | 0.38 | 管节安装综合单价已含 | 0.00 |
| 超厚混凝土差额 | 现场平均超厚 3-5cm | 0.47 | 施工控制超灌，非设计变更 | 0.00 |

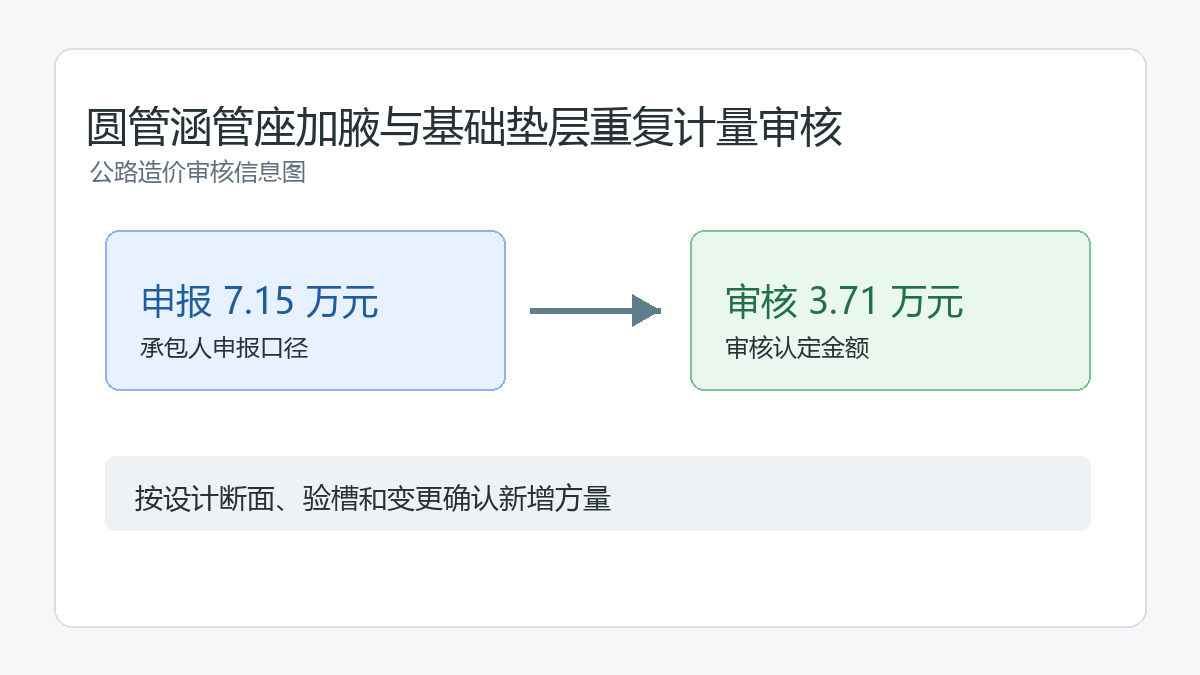

| 合计 | 7.15 | 3.71 |
审核逻辑
- 按图纸断面拆分功能。垫层、管座、加腋应依据设计断面和变更图计算，不宜用现场外包络尺寸直接反推。
- 检查清单计价边界。若圆管涵安装综合单价已包含接口抹带、座浆、调整和小型修补，相关费用不能另行列项。
- 加腋必须有设计或验槽依据。只有斜交冲刷、地基承载力不足、高填土受力调整等形成的书面变更，才支持加腋增量。
- 复核垫层与管座重叠体积。部分施工图将管座底部找平厚度纳入管座断面，若再按全宽垫层计算，会造成重复。
- 区分超灌与变更。施工为保证管节稳定而多浇的管侧混凝土，若未改变设计断面且无监理指令，通常属于施工工艺消耗。
资料闭合建议
- 涵洞基础验槽记录应写明承载力、地下水、换填范围和是否需要加腋或包封。
- 混凝土浇筑令要区分垫层、管座、加腋和换填段，标明桩号范围、断面尺寸和方量来源。
- 隐蔽验收照片应覆盖管底垫层厚度、模板边线、包角高度和加腋起止位置。
- 变更签证附断面图和工程量计算式，避免只写“现场实际发生”而缺少结构边界。
- 接口抹带、座浆、管节调整等内容应与清单说明核对，确认是否已含在管节安装单价内。
结论
圆管涵基础费用审核不能只看浇筑总方量，而要回到设计断面和清单口径。垫层负责找平，管座负责支承，加腋属于有条件的结构加强；三者边界不清，就会把同一块管底混凝土重复计量。审核时以图纸、验槽、变更和隐蔽记录为主线，按差额法确认真实新增工程量，缺少依据的超浇和已含工序应予扣减。
