高速公路外场监控点，设备表上常写成“摄像机48套”。
如果造价只拿摄像机询价乘48，现场很快会发现：相机需要基础和立杆，需要机箱、供电、防雷接地和光纤传输，还要接入既有监控平台，完成编码、视场和联动调试。
一台相机装到杆上，只完成了系统的一小半。
一、先拆完整系统
典型外场监控点包括：摄像机、支架与防护附件；立杆、法兰及紧固件；混凝土基础、预埋钢筋和地脚螺栓；室外机箱；供电、浪涌保护和接地；电力电缆、光缆、网线及保护管；光纤收发或工业交换设备；手孔、管沟和路面恢复；监控中心平台接入、存储配置及联动调试。
具体设备能力、基础形式、杆高、通信方式和平台接口以设计及合同为准。不能用一张示意图替代设备表、系统图和接口表。
二、完整施工流程
典型流程为：
点位踏勘与视场复核→地下管线探测→基础放样→开挖及预埋管施工→钢筋、锚栓和接地体安装→混凝土浇筑养护→立杆和机箱吊装→摄像机安装→供电及光缆敷设→光纤熔接和设备接线→防雷接地测试→单机调试→中心平台接入→图像、存储、控制和联动验收。
点位复核不能只确认桩号，还要检查树木、标志板、边坡和桥墩是否遮挡，机箱能否安全检修，电源和通信路由是否可达。
基础施工要同步控制预埋管方向、锚栓定位、法兰标高及接地引出。基础强度未达到要求就吊杆，后期出现倾斜或松动，返工成本往往远高于基础本身。

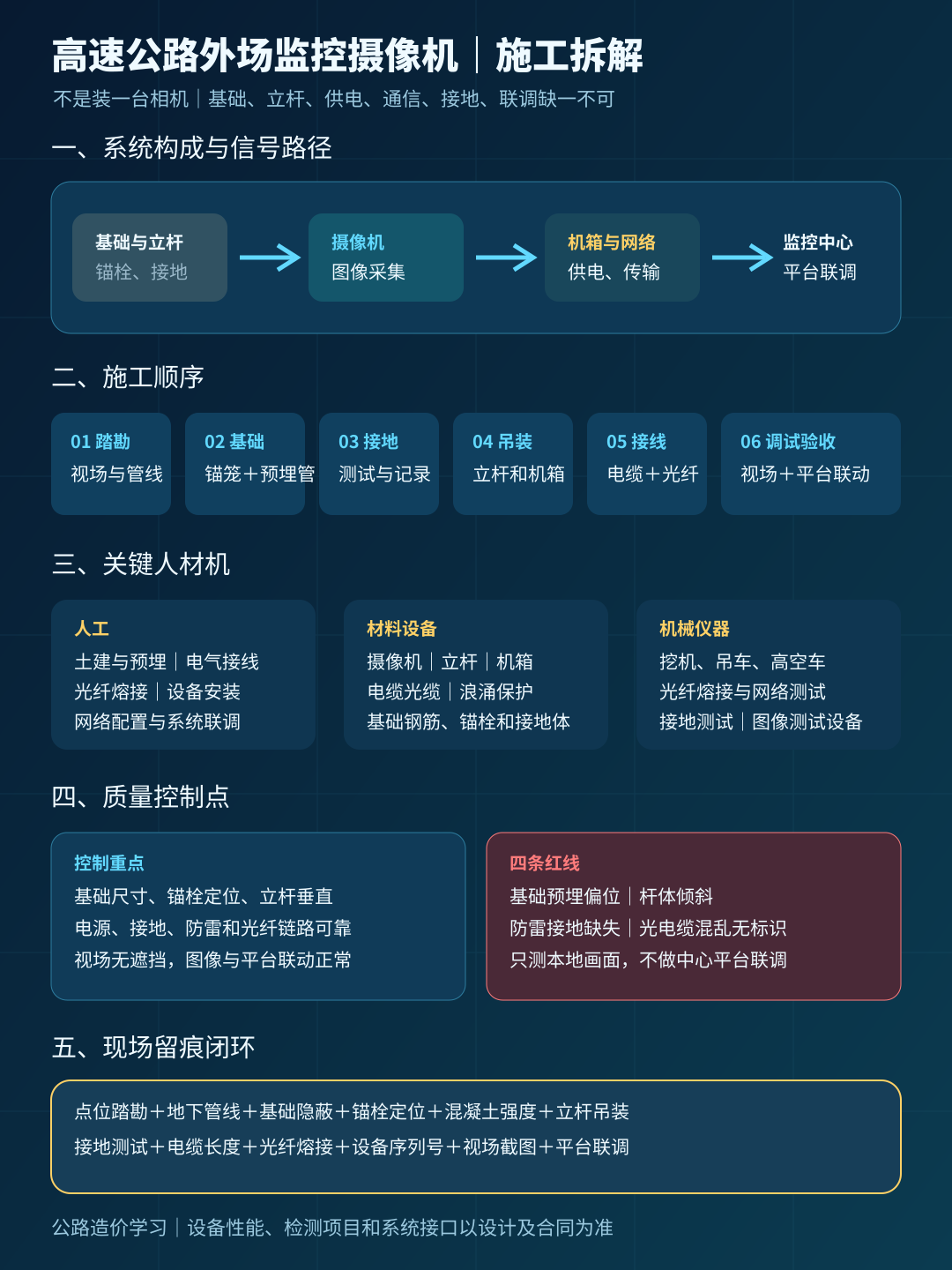

配图｜高速公路外场监控摄像机施工拆解图
三、主要人材机
人工包括土建、钢筋模板、吊装、电气接线、光纤熔接、网络配置、平台联调、测量和安全保通人员。
材料设备包括摄像机、支架、立杆、机箱、交换或传输设备、电源及浪涌保护器、电力电缆、光缆、保护管、接地材料、基础钢筋混凝土、锚栓及标识。
机械仪器包括挖掘机、吊车或高空车、电缆敷设设备、光纤熔接机、光功率计、接地测试仪、网络测试工具、图像测试设备及交通维护车辆。
四、工程量与计量边界
即使清单按“套”计量，成本分析也应拆出：
- 摄像机类型、数量及附件；
- 立杆高度、形式和数量；
- 基础、钢筋、锚栓及预埋管；
- 机箱和箱内设备；
- 电力电缆、光缆及保护管实际路由长度；
- 管沟、手孔、穿越和路面恢复；
- 接地体、引下线和测试点；
- 光纤熔接、跳纤及链路测试；
- 中心平台接入、授权、存储和联动；
- 吊装、交通组织、调试与试运行。
电缆、光缆应按批准路由和计量规则计算，不能只取点位到中心的地图直线距离，也不能把盘留、接续余量和正常损耗全部扩大为结算长度。
“摄像机一套”是否包含支架、电源、机箱和调试，要看项目专用清单工作内容，不能凭其他项目经验判断。
五、清单定额与组价逻辑
完整费用树为：
前期踏勘设计复核＋基础立杆＋摄像机及机箱设备＋供配电＋通信传输＋防雷接地＋安装吊装＋交通措施＋平台联调＋试运行资料＋管理利润风险
套用机电定额时，要核对设备安装、线缆敷设、基础土建、光纤接续和系统调试的包含关系。厂家设备到货价不能直接当作完整“套价”，普通网络摄像机安装也不能覆盖公路外场的立杆、长距离传输和交通作业条件。
平台授权若由既有监控中心统一提供，不应在每个点重复计取；若新增算法、存储或接口开发，应有功能清单、授权数量和验收记录。
六、48个监控点示例测算
假设华东某高速公路新增48个外场监控点，设置12米立杆、独立基础和机箱；电力电缆约16.8公里，光缆约19.2公里，需新建或恢复管沟8.6公里。
以下为2026年二季度假设条件下的示例测算：
| 费用项目 | 示例金额 |
|---|---|
| 摄像机及配套附件 | 192万元 |
| 立杆、基础、锚栓及接地 | 86万元 |
| 机箱、电源、浪涌及箱内设备 | 52万元 |
| 电力电缆及保护 | 74万元 |
| 光缆、熔接和通信设备 | 56万元 |
| 管沟、手孔及路面恢复 | 68万元 |
| 安装吊装和交通措施 | 44万元 |
| 平台接入、联调和试运行 | 38万元 |
| 管理、利润及风险 | 50万元 |
| 示例总成本 | 660万元 |
审核时发现：6个点位取消，相关设备及工程核减82.5万元；38万元光缆已在通信主干清单计量；电缆申报长度超过批准路由，核减21万元；机箱成套报价已含浪涌保护，重复12万元；高空车和保通在其他项目支付16万元；施工方接线错误造成的复测8.5万元不予计取。
示例审定价为：
660－82.5－38－21－12－16－8.5＝482万元
这不是说48个点只能值482万元，而是说明：设备、线缆、土建和系统接口不拆开，“一套多少钱”既容易漏项，也容易重复。
七、常见错套漏套
- 只询摄像机，不计基础、立杆和机箱；
- 漏算钢筋、锚栓、预埋管和混凝土养护；
- 电缆光缆按直线距离计算，漏掉实际路由和接续；
- 盘留和损耗既进入单价，又扩大结算长度；
- 主干光缆已单列，又计入每套摄像机；
- 成套机箱已含电源和浪涌，组价再次叠加；
- 漏算光纤熔接、链路测试和标识；
- 只做本地图像，不做中心平台接入；
- 平台授权按点位重复采购；
- 接地材料有数量，却没有测试记录；
- 高空车、吊车和保通跨项目重复；
- 因承包人安装错误产生的返工、复测另报新增。
八、审计重点与现场留痕
审计通常检查：设备型号和序列号是否与合同一致；实际点位及杆高是否变更；基础隐蔽和混凝土强度是否完整；电缆、光缆路由长度能否闭合；箱内设备是否成套重复；接地、浪涌和链路测试是否完成；平台授权及联动是否真实交付。
建议形成：
点位踏勘＋地下管线图＋基础隐蔽＋锚栓定位＋混凝土强度＋立杆吊装＋接地测试＋线缆路由和长度＋光纤熔接＋设备序列号＋视场截图＋平台接入＋联动试验＋竣工图。
在同望中，可按“设备—土建立杆—供电—通信—接地防雷—安装联调”建立六层分析，再把每层与清单支付来源对应。
AI可以比对设备表、序列号、线缆台账、光纤测试报告和平台在线点位，筛查“有设备无上线”“线缆长度与路由不符”“同一序列号重复验收”“摄像机有图像但无存储或控制”等异常。
外场监控摄像机组价不能只问一台相机多少钱，而要回答：
它怎样站稳、怎样取电、怎样把图像送回中心，以及怎样证明整套系统真正联动。
参考依据
- 《公路交通安全设施施工技术规范》JTG/T 3671—2021发布公告，交通运输部，2021年3月24日发布，自2021年7月1日起施行；核验日期：2026年8月7日。
- 《公路交通安全设施施工技术规范》全文，交通运输部；核验日期：2026年8月7日。
- 《公路交通安全设施设计规范》JTG D81—2017发布公告，交通运输部，2017年11月17日发布。
- GB/T 18833—2012《道路交通反光膜》标准信息页，国家标准全文公开系统；核验日期：2026年8月7日。
- GB/T 18833修订计划20261833-T-469，国家标准全文公开系统，计划于2026年3月31日下达；核验日期：2026年8月7日。本文仍按项目合同采用的现行标准及设计文件判断，不预设修订内容。
- 《公路工程质量检验评定标准 第二册 机电工程》JTG 2182—2020发布公告，交通运输部，2020年12月30日发布，自2021年3月1日起施行。
- JTG 2182—2020政策解读，交通运输部，2020年12月30日。
- 《公路工程标准施工招标文件》（2018年版），交通运输部；核验日期：2026年8月7日。
- 公路工程概预算办法及配套定额发布页，交通运输部，2018年12月17日发布。
