隧道漏水，很多时候不是防水板破了，而是水没有被顺利导走。
环向盲管负责把围岩渗水“接住”，纵向排水管负责把水沿隧道送走，再通过横向导水管进入中央排水系统。现场看起来只是几根管，造价却涉及管型、管径、图示长度、土工布、管件、平台、加密段和隐蔽验收。

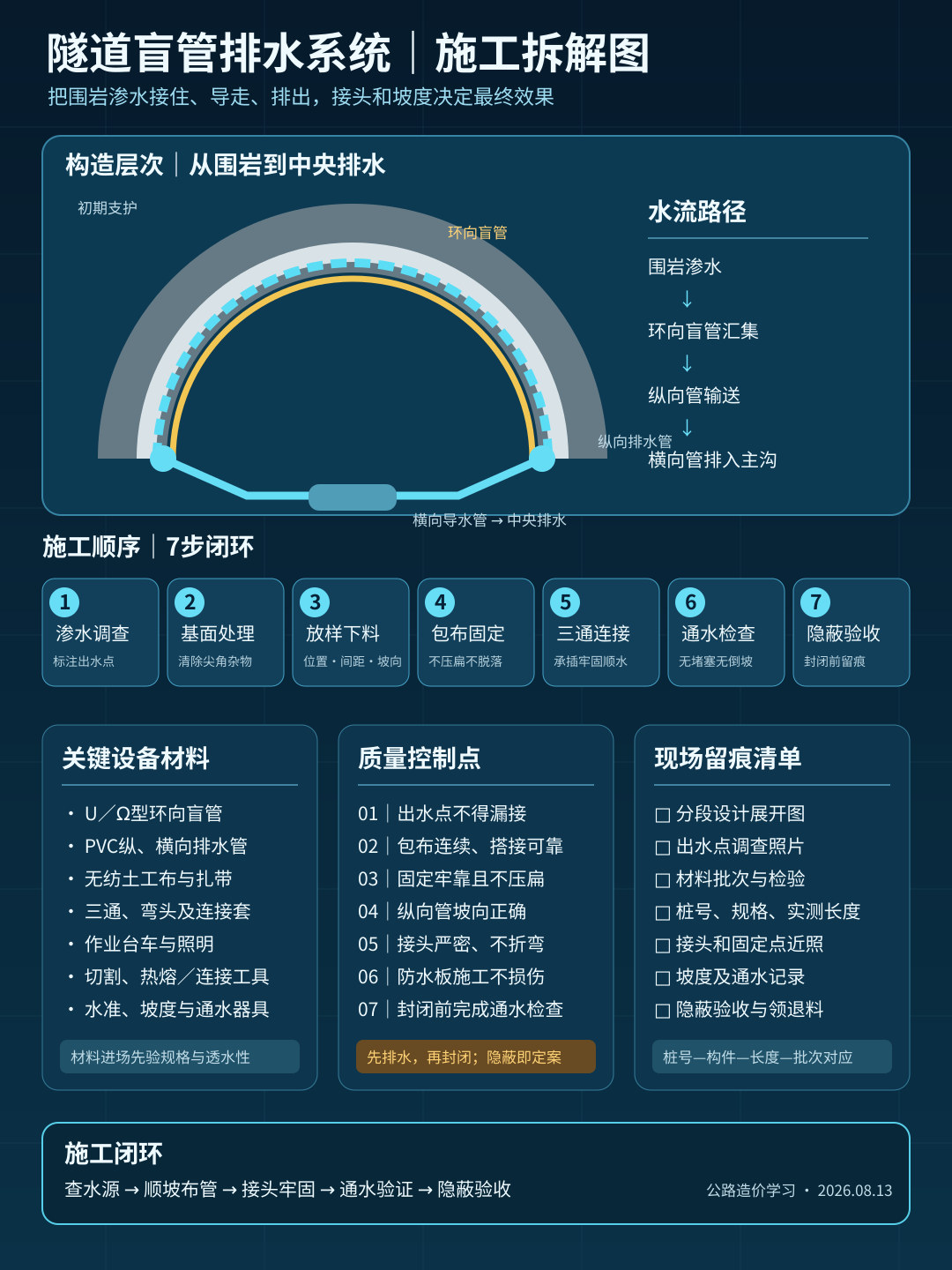

一、施工工艺：先找水，再布管
典型流程为：渗水调查→初期支护基面处理→测量放样→管材检验与下料→土工布包裹→环向盲管固定→纵向管找坡安装→三通及横向管连接→通水检查→隐蔽验收→防水板及二衬施工。
环向盲管应贴合基面并对准集中出水点，固定时不能压扁；纵向排水管要保证连续坡向，接头不得逆水、脱开或形成折弯。土工布包裹既要防止细颗粒堵塞，也不能因扎得过紧降低过水能力。
主要材料包括U型或Ω型环向盲管、PVC纵横向排水管、无纺土工布、三通、弯头、连接套和固定件。人工包括放样、下料、包布、固定、连接、通水和隐蔽验收。机械设备主要是防水作业台车、切割连接工具、洞内运输、照明以及水准和通水检测器具。

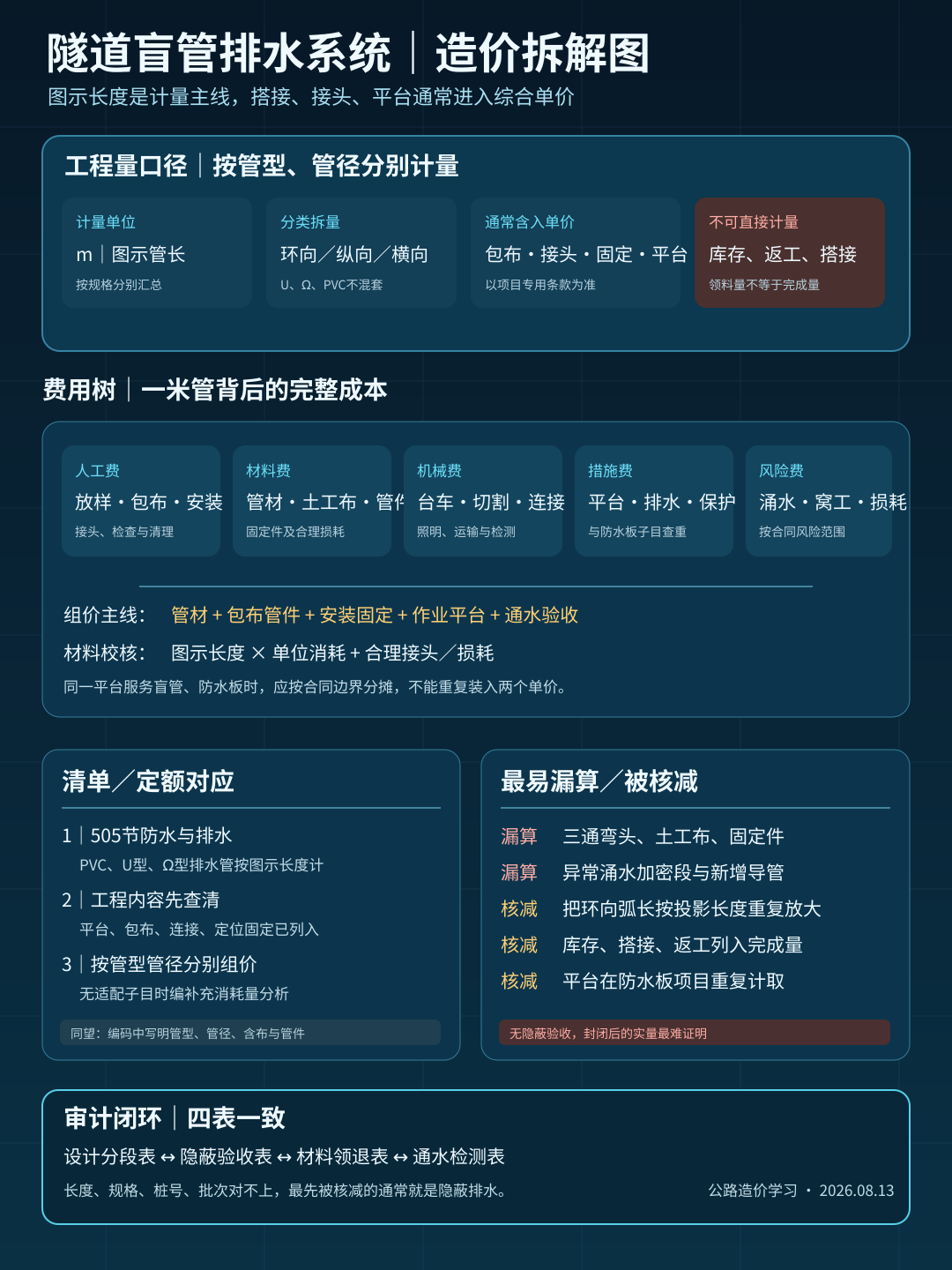

二、工程量：按图示管长，不拿领料量代替
2018年版清单计量规则第505节将PVC排水管、U型排水管和Ω型排水管分别列项，按设计图纸所示位置、不同管径或规格，以图示长度按米计量。所列工程内容包括场地清理、搭拆移作业平台、管体制作、土工布包裹绑扎、水管连接和定位锚固。
因此，组价前要把环向、纵向、横向三类管分别拆量。环向管按设计弧线实际长度计算，不能用隧道横向投影替代，也不能把每处搭接长度重复计入清单工程量；纵向管按线路长度和设置侧数计算；横向管按设计间距、每道实际长度和连接数量计算。
现场因集中涌水增加盲管，只有取得设计或监理的书面确认并明确变更边界，才进入新增计量。承包人为方便排水自行增加、因损坏重新更换、仓库未安装管材，均不能直接作为完成量。
三、清单定额与组价逻辑
建议把综合单价拆成五层：管材主材＋土工布及三通固定件＋安装人工＋台车和洞内运输机械＋通水检测、管理利润及风险。
定额套用必须先辨管型和管径。U型、Ω型盲管与普通PVC实壁管的材料价格、包裹方式和安装效率不同，不能因为单位都是“米”就套同一消耗量。项目定额没有完全适配时，可结合相近子目、市场询价和样板段实测工效编制补充分析。
最容易漏算的是三通弯头、土工布、固定件、洞内二次运输和异常涌水加密段。最容易重复的是作业平台：清单工程内容已经包含，或同一台车同时服务盲管和防水板，却在两个单价中各算一次完整台班。
四、改编算例：22.56公里管道怎样审减10.6万元
某双洞隧道设计长度合计4.8公里。按图拆得环向U型盲管10,560米、双侧纵向PVC排水管9,600米、横向导水管2,400米，总图示长度22,560米。
以下为示例测算：地区假设为华东，时间为2026年8月，材料价格为不含税到场示例价，实际以项目询价和合同为准。
管材及配套主材67.8万元，安装人工19.6万元，台车、连接、运输及洞内照明8.4万元，土工布和三通固定件10.7万元，通水及隐蔽检测4.8万元，管理、利润及风险11.5万元，合计122.8万元。
审核时发现：环向管弧长汇总中重复420米，按综合单价核减1.5万元；未安装库存计入完成量，核减3.1万元；作业台车已在防水板单价完整计取，核减4.2万元；施工时损坏后更换的管材计入新增，核减1.8万元。最终审定112.2万元。
纠错顺序是：先按设计分段表确认管型和图示长度，再用隐蔽验收验证实际安装，以领退料校核合理消耗，最后检查平台及检测是否与防水板、总则或其他项目重复。
五、常见错套漏套
- 环向盲管、纵向PVC管和横向导水管合并套一个子目；
- 把设计间距乘隧道长度，却漏算端部、变断面和加密段；
- 环向管按投影长度计算，或弧长与搭接同时重复；
- 只算管材，漏土工布、三通、固定件和洞内运输；
- 作业平台与防水板项目重复计取；
- 材料领用量直接作为完成量，未扣库存和返工；
- 集中涌水新增管没有变更指令；
- 管道被防水板封闭后才补拍照片，桩号和规格无法核实；
- 只检查安装外观，没有坡度和通水记录；
- 施工损坏、堵塞后的更换费用转为新增支付。
六、隐蔽工程要做“四表一致”
设计分段表写清每段管型、管径、间距和图示长度；隐蔽验收表对应桩号、部位、接头及实测长度；材料领退表对应批次、领用、退库和损耗；通水检测表对应水流路径和出口。
在同望软件中，可按“管型—管径—长度—土工布及管件—安装工效—平台分摊—风险”建立补充单价。AI则适合识别隐蔽验收表和领料单，检查同一桩号是否重复、设计间距是否漏段、领用量与安装量是否倒挂。
盲管排水的造价核心不是“买了多少米管”，而是：
哪一类管，在什么桩号按设计装了多长，连接是否完整，水能不能真正排出去。
封闭前把长度、规格、接头、坡向和通水结果留清楚，结算时才不需要隔着防水板猜工程量。
注：算例为同类型项目改编，价格均为示例测算，不代表任何地区信息价或市场指导价。
参考依据
- 交通运输部：《公路隧道施工技术规范》（JTG/T 3660—2020），自2020年8月1日起施行；规范覆盖隧道施工全过程并强调工序过程控制。2026年8月13日核验：https://xxgk.mot.gov.cn/jigou/glj/202006/t20200623_3313246.html
- 交通运输部：《公路隧道施工技术规范》解读，说明规范以钻爆法为主要开挖方式，涵盖辅助工程、监控量测和地质预报等。2026年8月13日核验：https://xxgk.mot.gov.cn/jigou/glj/202006/t20200623_3313247.html
- 交通运输部：《公路工程标准施工招标文件（2018年版）》第八章计量规则。503节规定洞身开挖按图示成洞断面计量，不计允许超挖值及预留变形量；505节规定不同排水管按图示长度及规格计量。2026年8月13日核验：https://xxgk.mot.gov.cn/jigou/glj/202006/P020200623697724737723.pdf
- 交通运输部：JTG/T 3832—2018《公路工程预算定额》等公路工程定额，自2019年5月1日起施行。2026年8月13日核验：https://xxgk.mot.gov.cn/jigou/glj/202103/t20210331_3547339.html
