ETC门架设备安装完成，机柜通电正常，不代表防雷接地已经完整交付。
从地下接地网到门架立柱、机柜、浪涌保护器和电缆屏蔽层，每一段都要连续、可靠、可检测。造价上却经常出现两个极端：施工单位把扁钢、电极、SPD和测试全部拆开重复计价；审核单位又认为“门架一套已经包含”，把设计新增的接地网也全部压回去。

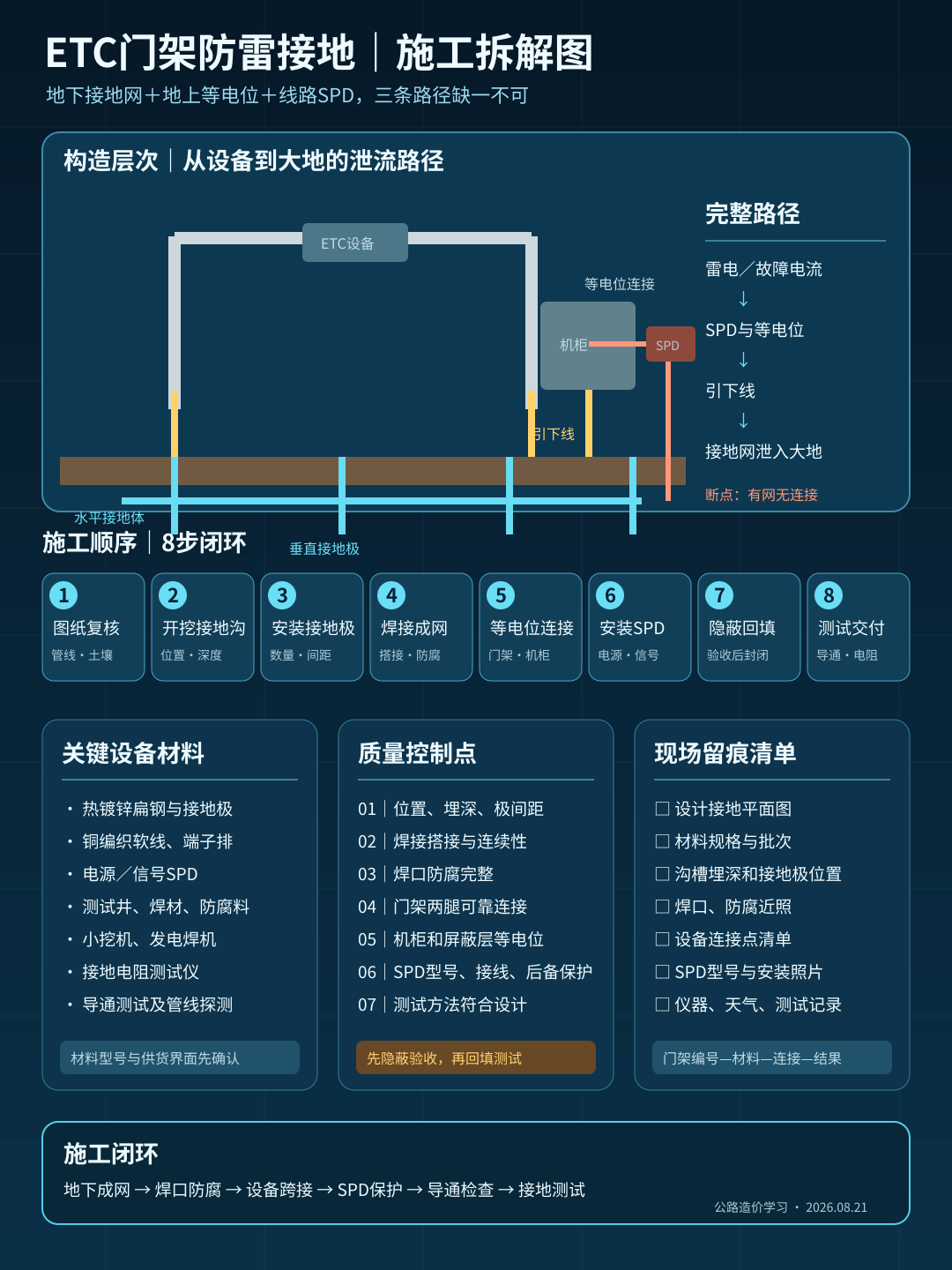

一、施工工艺：地下先闭环，地上再等电位
典型流程为：复核接地设计及地下管线→测量放样→开挖接地沟→安装垂直接地极→敷设水平接地体并焊接成网→连接门架基础预埋件和立柱→机柜、设备外壳及等电位排连接→安装电源、信号浪涌保护器→焊口防腐、隐蔽验收→分层回填→测试接地连续性和接地电阻→形成竣工图及测试记录。
主要材料包括热镀锌扁钢、角钢或成品接地极、铜编织软线、等电位端子排、浪涌保护器、测试井、连接板、焊材和防腐材料。机械器具包括小型挖机、发电焊机、切割工具、接地电阻测试仪和导通测试仪。人工包括放样、沟槽、焊接、防腐、设备接线、测试和资料人员。
二、构造边界：接地极、引下线和SPD不是一回事
接地极与水平接地体负责把雷电流和故障电流引入大地；引下线将门架、机柜等与接地网连接；等电位连接减少不同金属构件之间的电位差；SPD用于限制沿电源线或信号线进入设备的瞬态过电压。
这几类构件功能不同，清单边界也可能不同。不能因为都叫“防雷接地”，就把SPD重复塞进接地网和设备机柜两个单价；也不能只做一圈地下扁钢，却漏掉门架两侧立柱、机柜外壳及屏蔽层的连接。
三、工程量与清单定额：先问“套内包含什么”
公路机电清单形式项目差异较大。ETC门架防雷接地可能包含在门架系统或设备安装“套”价中，也可能把接地母线、接地极、测试井和SPD分别列项。因此必须同时查看项目专用清单、技术规范、设备供货界面和图纸。
内部算量可分别统计：水平接地体按设计中心线长度；垂直接地极按根；引下线及跨接线按长度或连接点；等电位端子排、SPD和测试井按套或个；沟槽土方、回填及路侧交通维护按施工方案测算。
焊接搭接、转角余量和合理损耗通常进入综合单价，不应擅自增加设计计量长度。接地电阻测试如果已属于系统安装和验收工作内容，也不能再按每个测试点重复计费。

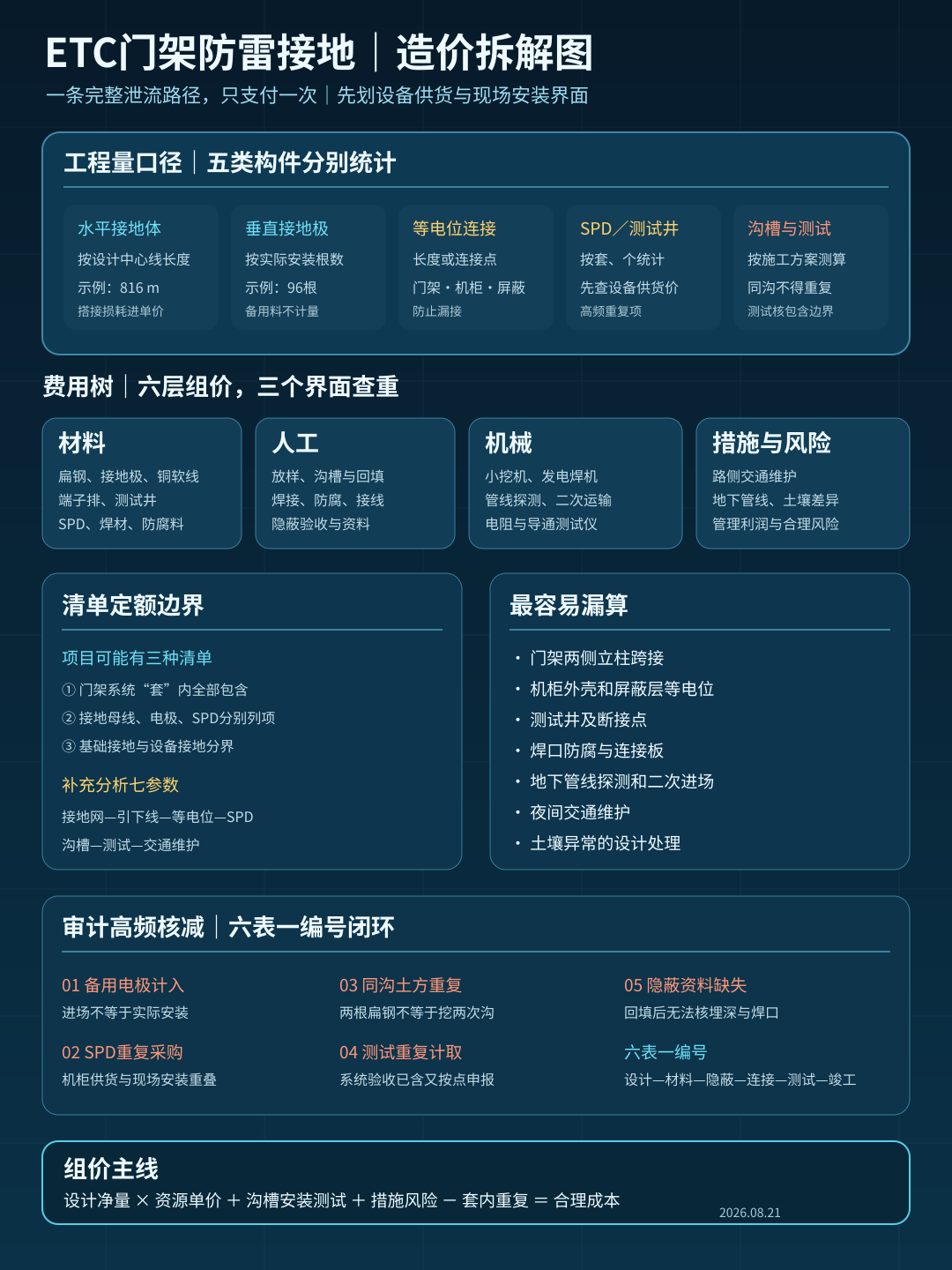

四、组价逻辑：六层费用树
建议按“接地材料＋SPD及等电位材料＋沟槽土方＋安装焊接防腐人工＋测试机械＋交通维护和风险”拆分。
最容易漏算的是测试井、跨接软线、焊口防腐、地下管线探测、分次进场和夜间交通维护。最容易重复的是SPD、沟槽开挖、设备外壳接地和接地测试。
接地电阻目标值不能脱离设计条件机械套用一个固定数字。土壤电阻率、接地网范围、设备系统和项目技术要求不同，应以设计文件和适用标准为准；检测仪器、辅助电极布置、天气及土壤状态也要记录。
五、改编算例：12座门架接地为何审减12.5万元
某高速公路设置12座ETC门架。每座设计水平接地体68米、垂直接地极8根、门架及机柜等电位连接6处，另配置电源和信号SPD。汇总为水平接地体816米、接地极96根、等电位连接72处。
以下为示例测算：地区假设为江苏及周边，时间为2026年8月，均为不含税示例价，实际以项目图纸、设备接口和询价为准。
接地扁钢及电极12.8万元，SPD和等电位材料11.5万元，沟槽及回填4.6万元，焊接防腐和安装人工6.9万元，测试机械3.8万元，交通维护及二次运输2.7万元，管理利润与风险4.2万元，初报合计46.5万元。
审核发现：12根备用电极仅进场未安装，核减1.4万元；部分SPD已经包含在门架机柜供货价中，重复核减6.2万元；同沟敷设的两根扁钢按两次沟槽开挖计价，核减3.8万元；接地测试已包含在系统安装验收工作中，又按测试点重复申报，核减1.1万元。最终审定34.0万元。
纠错顺序是：先划清设备供货与现场安装界面，再核设计净量和隐蔽记录，最后检查SPD、土方、测试是否与机柜、基础或系统调试重复。
六、常见错套漏套与审计留痕
- 只算地下接地网，漏算立柱、机柜和屏蔽层跨接；
- SPD在设备供货价与现场安装价中重复；
- 按采购长度计量，未扣盘余和未安装材料；
- 同沟多根接地体重复计算沟槽土方；
- 焊接、防腐和测试井漏项；
- 把接地测试与系统调试重复计取；
- 用一个通用电阻值替代项目设计要求；
- 回填后才补隐蔽照片，无法确认埋深、间距和焊口；
- 检测报告只有结果，没有仪器、天气和测试布置；
- 土壤条件异常需要降阻处理，却未取得设计确认。
现场应形成“六表对应”：设计接地平面图、材料进场表、隐蔽验收表、焊口防腐记录、设备连接表和接地测试报告。每座门架按编号关联扁钢长度、电极数量、SPD型号、连接点及测试结果。
在同望软件中，可按“接地网—引下线—等电位—SPD—沟槽—测试—交通维护”建立补充单价；AI可识别隐蔽照片、材料表和检测报告，核对门架编号、漏接点、重复SPD及异常测试结果。
ETC门架接地造价的核心不是“地下埋了多少米扁钢”，而是：
雷电流从设备到接地网的路径是否完整，清单是否只为这条完整路径支付一次。
注：案例为同类型项目改编，价格为示例测算，不代表地区信息价或市场指导价。
