中央分隔带纵向排水管、集水井与横向出水管重复计量的造价审核
问题背景
高速公路中央分隔带排水通常由防渗层、纵向透水管、碎石反滤体、集水井和横向出水管组成。结算中常见的问题是按分隔带全长申报纵向管道，未扣除桥梁、开口和无管段；集水井连接长度同时计入纵向管与横向管；沟槽土方又与路基挖方、中央分隔带整形或管道综合单价重复。
这类审核不能只核对材料进场总量，应沿水流路径把纵向收水、节点汇水和横向排出三个环节逐段闭合，并分别识别延米、立方米、平方米和座的计量口径。
真实工程风格案例
某高速公路 K52+000～K57+000 中央分隔带宽 2.0 m，设计在土路肩式分隔带底部铺设 HDPE DN150 打孔管及碎石反滤体，每 120 m 左右设置集水井，并以 DN200 横向管穿越路基接入边沟。清单中纵向排水管综合单价包含管道铺设、接口、管卡和一般沟槽开挖回填；碎石反滤体、土工布、集水井和横向出水管分别计量。
承包人按施工区段长度申报纵向管 4,860 m、集水井和横向管各 46 处，并另报全部沟槽开挖回填。审核组将竣工图、测量坐标、管材领用单、通水试验和隐蔽影像叠合后发现：桥梁中央分隔带、两处开口及 200 m 浆砌封闭段未铺设纵向管，实际合格净长 4,420 m；8 座申报集水井为通信手孔或未施工预留点，不属于排水系统；纵向管接入井内的短管已包含在管道净长，横向管按井外壁至边沟出水口的净长和成套节点计量；沟槽土方已由纵向管综合单价和路基中央分隔带整形清单覆盖。
申报金额与审核金额
| 费用项目 | 申报依据与金额 | 审核依据与金额 | 核减金额 |
|---|---|---|---|
| DN150 纵向透水管 | 4,860 m×126 元/m＝61.24 万元 | 合格净长 4,420 m×126 元/m＝55.69 万元 | 5.55 万元 |
| 碎石反滤体 | 1,458 m³×248 元/m³＝36.16 万元 | 按实测断面 1,238 m³×248 元/m³＝30.70 万元 | 5.46 万元 |
| 反包土工布 | 12,150 m²×18 元/m²＝21.87 万元 | 净展开面积 10,608 m²×18 元/m²＝19.09 万元 | 2.78 万元 |
| DN200 横向出水管节点 | 46 处×2,850 元/处＝13.11 万元 | 通水合格 38 处×2,850 元/处＝10.83 万元 | 2.28 万元 |
| 集水井 | 46 座×4,200 元/座＝19.32 万元 | 排水井 38 座×4,200 元/座＝15.96 万元 | 3.36 万元 |
| 沟槽开挖及回填 | 2,916 m³×68 元/m³＝19.83 万元 | 已含管道单价并与路基整形重合，0 | 19.83 万元 |
| 合计 | 171.52 万元 | 132.28 万元 | 39.24 万元 |
本案例采用真实工程风格参数模拟，旨在说明审核思路，不对应某一公开项目的结算数据。
审核逻辑

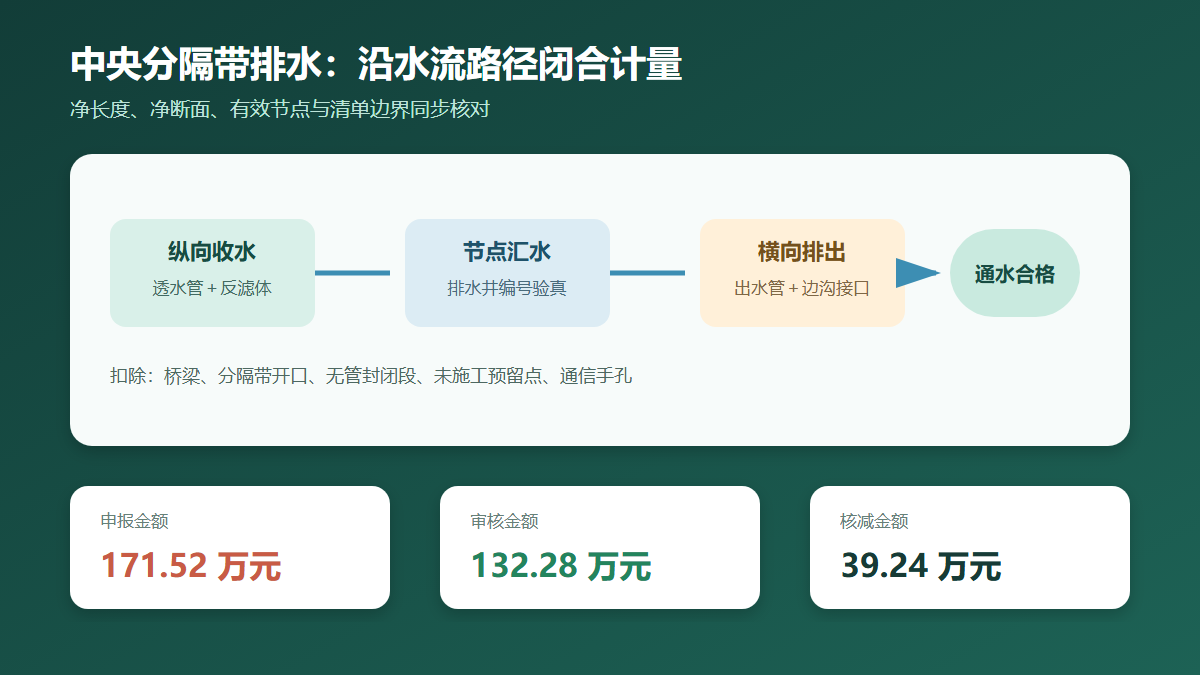

1. 先画完整水流路径，再核工程量
按桩号标出纵向透水管起终点、坡向、集水井编号、横向出水管和最终排水出口。只有能从收水段追踪到出水口并通过验收的系统，才具备完整支付依据。材料进场但未形成有效排水路径，不能等同于合格工程量。
2. 纵向管按实际铺设净长计量
总路线长度应扣除桥梁、中央分隔带开口、硬化封闭段、无管构造段及未施工缺口。集水井内部的搭接和插入长度是否计量，应按合同规则统一，不能既计入纵向管延米，又作为井体附件重复申报。
3. 反滤体与土工布按断面展开核算
碎石反滤体应以批准断面和实测尺寸计算体积，不能直接用管长乘一个未经复核的经验系数。土工布按净展开尺寸核算，正常搭接和裁剪损耗由综合单价或定额含量考虑；井口断开、横向接口和无管段应同步调整。
4. 井和横向出水管按功能节点查重
集水井应以排水专业编号、结构尺寸和通水记录确认，不能把通信手孔、绿化给水阀井或预留点混入。横向管应核对井外壁至边沟的实际路径、管径、出口防护和通水结果，避免按图纸预设数量全额计取。
5. 沟槽土方先审清单包含关系
纵向管综合单价若已包含一般开挖、基底整平和回填，或者中央分隔带槽体已随路基土方整体成型，不能再按管沟断面重复计量。只有设计变更形成独立深槽、特殊支护或合同明确分列支付时，才按签认范围审核新增土方。
资料闭合建议
- 竣工图按桩号标注每段管径、坡向、起终点、无管区和出水口坐标，并给集水井统一编号。
- 隐蔽验收同步记录沟槽断面、碎石尺寸、土工布展开宽度和管顶标高，照片与井号、桩号绑定。
- 管材台账建立“进场－领用－安装－退库－损耗”平衡表，但支付量仍以验收合格净长为准。
- 每个横向出水节点应保留通水试验、出口影像和边沟衔接记录，防止只见预留孔、不见实际排水。
- 计量表列明桥梁、开口、通信手孔、检修口等扣除项，并附清单单价工作内容对照表，说明土方是否已含。
结论
中央分隔带排水审核的关键，是把路线长度还原为可通水的净系统长度，并同步核对反滤断面、井点性质和土方包含关系。本案例将申报 171.52 万元审核为 132.28 万元，核减 39.24 万元。用水流路径验证功能、用桩号和节点控制数量、用清单组成消除重复，才能让排水系统的材料量、实体量与支付量真正闭合。
