桥梁防落梁挡块、抗震拉杆与预埋钢板重复计量的造价审核
问题背景
桥梁抗震构造通常由混凝土限位挡块、钢筋、预埋钢板、抗震拉杆或防落梁装置共同组成。设计变更后，承包人容易把一套装置拆成“成品装置、钢板、锚栓、植筋、灌浆、吊装”多个项目申报，而成品综合单价或原结构混凝土单价中往往已经包含部分构件和安装工作，形成重复计量。
审核的难点不在于现场是否安装了构件，而在于识别每个构件属于原设计、批准变更还是成品装置的标准附件，并用节点数量、理论质量、材料清单和单价组成建立一一对应关系。
真实工程风格案例
某高速公路 12 跨预制箱梁桥位于地震动峰值加速度较高地区。原施工图在盖梁两侧设置钢筋混凝土横向限位挡块，合同按混凝土和钢筋分别计量。施工期间设计增加 24 套纵向防落梁拉杆，成品装置单价 12,800 元/套，技术规格明确包含拉杆、连接耳板、螺母、标准锚栓、定位安装及孔道灌浆；另对限位挡块顶面增加 Q355 预埋钢板。
承包人结算时除申报 24 套防落梁装置外，还按加工图申报全部预埋钢板，并把成品装置所带 96 根锚栓再次按“化学锚栓钻孔植入及灌浆”申报。审核组复核设计变更、厂家装箱单、构件深化图、钢材进场台账、隐蔽验收和盖梁实测尺寸后确认：2 个挡块因伸缩缝检修通道调整未实施；预埋钢板应按净尺寸和理论质量计算，切割边角料及运输加固件不进入永久工程量；96 根标准锚栓及灌浆已包含在成品装置单价内，不再单列。
申报金额与审核金额
| 费用项目 | 申报依据与金额 | 审核依据与金额 | 核减金额 |
|---|---|---|---|
| C40 限位挡块混凝土 | 34.56 m³×1,450 元/m³＝5.01 万元 | 实施净量 32.40 m³×1,450 元/m³＝4.70 万元 | 0.31 万元 |
| 挡块钢筋 | 8.64 t×6,200 元/t＝5.36 万元 | 钢筋表净量 8.10 t×6,200 元/t＝5.02 万元 | 0.34 万元 |
| Q355 预埋钢板 | 5.76 t×9,800 元/t＝5.64 万元 | 净尺寸理论量 4.92 t×9,800 元/t＝4.82 万元 | 0.82 万元 |
| 防落梁拉杆成品装置 | 24 套×12,800 元/套＝30.72 万元 | 24 套验收合格，30.72 万元 | 0 |
| 锚栓钻孔、植入及灌浆 | 96 孔×680 元/孔＝6.53 万元 | 已含成品装置综合单价，0 | 6.53 万元 |
| 合计 | 53.26 万元 | 45.26 万元 | 8.00 万元 |
本案例按常见工程计量口径模拟，金额用于展示审核方法，不对应某一公开项目的实际结算。
审核逻辑

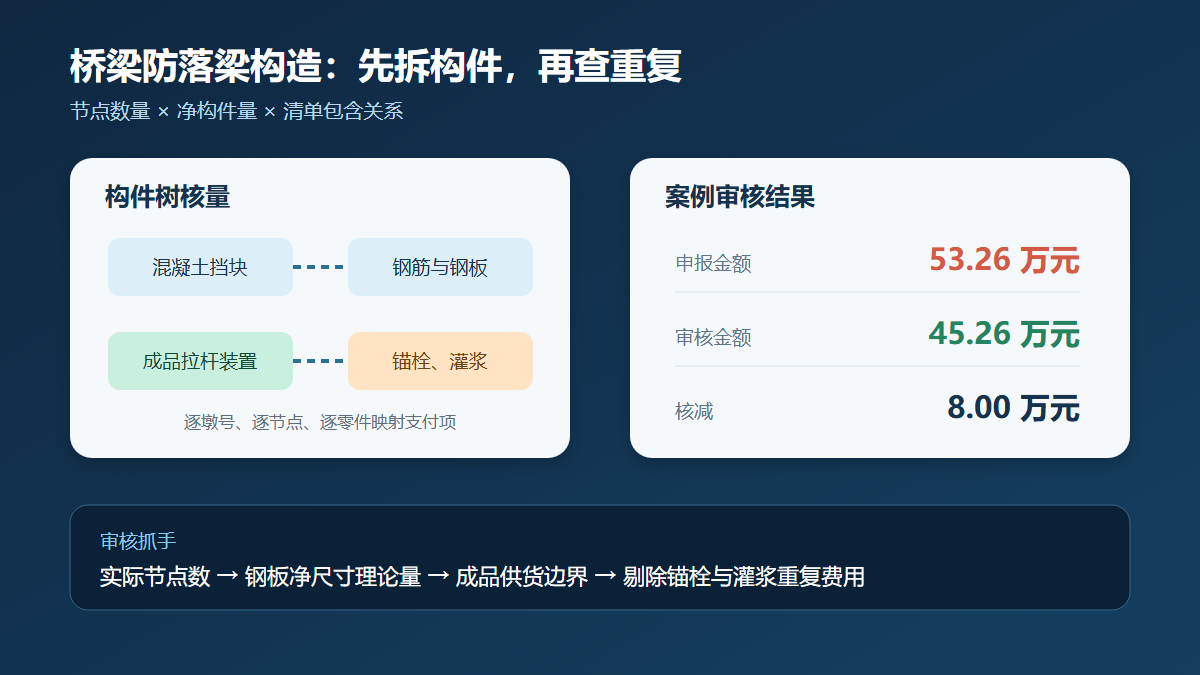

1. 先把抗震体系拆成可核对的构件树
按桥墩号和支承线列出挡块混凝土、普通钢筋、预埋钢板、拉杆主体、连接耳板、锚栓及灌浆材料。再把每项分别映射到原清单、变更新增清单和成品装置供货范围，避免同一零件同时落入土建与设备两个支付项目。
2. 以批准节点和实际实施数量控制上限
设计图上的标准节点数只是理论上限。审核还要扣除因伸缩缝、检修通道、支座布置或现场碰撞而取消的节点，并以隐蔽验收、混凝土浇筑记录和竣工图确认最终数量。未施工构造不能因已下料或已采购而计入永久工程。
3. 钢板按净尺寸理论质量计量
预埋钢板应依据批准加工图的长、宽、厚和钢材密度计算理论质量。切割损耗、边角料、临时吊耳、运输加固条和加工余量通常由综合单价考虑；只有合同明确按采购质量结算时，才可采用过磅口径。
4. 成品装置必须核对供货边界
应同时查看技术规格书、询价清单、厂家报价分解和装箱单。如果成品装置单价已包含标准锚栓、螺母、垫片、定位、钻孔或灌浆，就不能再从土建签证中拆出支付。现场因既有混凝土强度异常而增加的特殊成孔措施，需有专项指令和逐孔记录，才能另行判断。
5. 区分设计增加与承包人深化优化
设计明确新增的防落梁功能和永久构件，具备变更计价基础；厂家为便于安装调整耳板形状、加大加工余量或增加临时定位件，通常属于深化设计和施工措施，不当然形成新增费用。
资料闭合建议
- 设计变更附桥墩编号、节点详图和构件数量表，写清原构造取消、保留与新增关系。
- 成品装置采购合同列明供货边界，尤其标注锚栓、连接板、灌浆料和安装服务是否包含。
- 钢构件台账同时记录图纸净量、采购量、领用量和安装净量，结算以合同约定口径为准。
- 隐蔽验收照片应能对应桥墩号、构件编号、锚栓数量和预埋位置，避免只拍局部特写无法定位。
- 建立“节点数量×单节点构件量”的复核表，并与混凝土、钢筋、钢板及成品装置四类清单交叉查重。
结论
桥梁防落梁构造审核的核心，是将结构节点、成品供货范围和清单综合内容放在同一张构件表中核对。本案例将申报 53.26 万元审核为 45.26 万元，核减 8.00 万元。只有按实际节点确认混凝土和钢筋、按净尺寸计算钢板、按供货边界剔除锚栓与灌浆重复费用，才能真实反映抗震功能增加的合理成本。
