涵洞洞口格宾、浆砌片石与基槽土方重复计量的造价审核
问题背景
山区公路涵洞出口常因纵坡陡、汇水集中而增设消力池、浆砌片石铺砌、格宾护坦或抛石防冲。此类变更多在汛期前抢工，现场断面不规则，结算时容易出现设计范围与实际铺设范围混淆、格宾基础片石重复、基槽开挖又按路基挖方计量、原设计铺砌未扣减等问题。
审核的核心是恢复批准后的空间模型：每一立方米防护体位于哪里、替代了什么、下部是否还有独立构造、相应土方是否已在其他清单支付。材料进场量和现场签认量可以验证，但都不能替代按竣工几何尺寸计算的实体工程量。
真实工程风格案例
某山区二级公路 K37+860 钢筋混凝土盖板涵出口原设计为 M10 浆砌片石铺砌，长 18 m、宽 6 m、厚 0.35 m，下设 0.10 m 砂砾垫层。施工中发现下游冲沟跌差增大，设计变更将中间 12 m 范围改为 0.50 m 厚格宾护坦，两端各保留 3 m 原浆砌铺砌；格宾下设 0.15 m 砂砾垫层，末端设 1.0 m×1.0 m 格宾齿墙。变更明确“新构造替代同范围原铺砌，基槽开挖按实际几何量计量，但应扣除已计入路基挖方的重叠部分”。
施工单位按材料收方申报格宾 43.20 m³，并继续申报原设计浆砌片石 37.80 m³；同时申报防护基槽挖土方 148.00 m³、砂砾垫层 16.20 m³和抛填片石找平 18.00 m³。竣工断面与影像复核表明：格宾护坦 12×6×0.50＝36.00 m³，末端齿墙 6×1×1＝6.00 m³，合计 42.00 m³；保留两端浆砌铺砌 6×6×0.35＝12.60 m³；垫层为格宾段 10.80 m³加浆砌段 3.60 m³，合计 14.40 m³。基槽几何开挖 126.00 m³，其中 38.00 m³已在路基挖方断面中计量，净计 88.00 m³。所谓 18.00 m³抛填片石实际为格宾底部局部找平和填笼用石，未形成设计图外的独立实体。
申报金额与审核金额
| 费用项目 | 申报依据与金额 | 审核依据与金额 | 核减金额 |
|---|---|---|---|
| 格宾护坦及齿墙 | 43.20 m³×1,180 元＝5.10 万元 | 42.00 m³×1,180 元＝4.96 万元 | 0.14 万元 |
| M10 浆砌片石铺砌 | 37.80 m³×620 元＝2.34 万元 | 12.60 m³×620 元＝0.78 万元 | 1.56 万元 |
| 基槽挖土方 | 148.00 m³×42 元＝0.62 万元 | 88.00 m³×42 元＝0.37 万元 | 0.25 万元 |
| 砂砾垫层 | 16.20 m³×195 元＝0.32 万元 | 14.40 m³×195 元＝0.28 万元 | 0.04 万元 |
| 抛填片石找平 | 18.00 m³×310 元＝0.56 万元 | 已含于格宾综合单价且无独立实体＝0 | 0.56 万元 |
| 合计 | 8.94 万元 | 6.39 万元 | 2.55 万元 |
本案例为真实工程风格的审核情景，数量和单价用于展示闭合方法，不对应特定项目。
审核逻辑

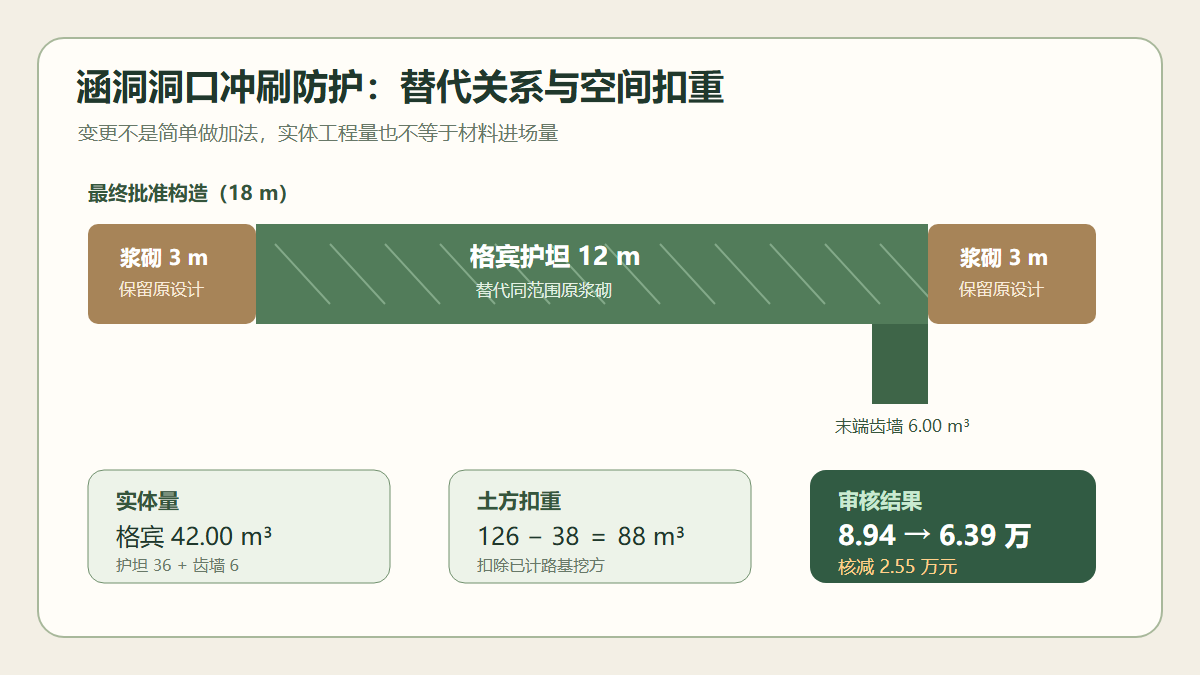

1. 以最终批准断面建立三维工程量边界
先把原设计、变更设计和竣工断面叠合，明确保留段、替代段和新增段。本案中 12 m 格宾段已经替代同范围浆砌片石，原铺砌只能计取两端共 6 m。若只依据原设计总量加变更新增量，会把“替代”错误理解为“叠加”。
2. 格宾按成型实体而非进场石料计量
格宾工程量应按合格网箱外轮廓尺寸计算，网箱下沉、鼓胀或超填一般不增加计量。石料运输单、网箱采购单和材料收方只能验证材料平衡。末端齿墙虽与护坦连成整体，但有批准断面，可计入格宾实体；散落石料和施工便道填筑不得混入。
3. 基槽土方必须与路基断面做空间扣重
先按防护构造施工所需的批准基槽尺寸计算几何量，再与路基土石方横断面、涵洞基坑或河道清理项目比对。本案 38 m³已随路基挖方支付，应从防护基槽量中扣除。施工单位采用更宽放坡或机械超挖，除非设计或监理事前批准，一般不形成新增计量。
4. 分清构造层与综合单价包含内容
砂砾垫层在图纸中具有独立厚度和范围，且合同设有独立清单，可以按压实后的设计体积计量。格宾填石、底部常规人工找平、封盖绑扎和网箱连接则属于格宾综合单价内容。只有新增的独立抛石层具有设计厚度、范围、验收记录和变更定价时，才能另项支付。
5. 用材料平衡和时序证据反查异常
审核应将网箱规格、石料进场、隐蔽验收、无人机影像和汛前施工日志按日期串联。若材料先于变更批准大量进场，或完工影像无法看到申报的独立片石层，应重点核查是否将施工措施、材料损耗或原设计数量重复申报。
资料闭合建议
- 变更文件必须明确“替代、保留、新增”关系，并同时给出原清单扣减量和新增工程量，避免只签新增不签核减。
- 隐蔽前对基槽底标高、边界坐标和横断面联合测量，形成带桩号、比例尺和计算式的测量成果。
- 格宾按网箱编号验收，记录规格、层数、位置、封盖情况及完成影像，竣工图标明护坦和齿墙的外轮廓尺寸。
- 土方结算建立空间扣重表，逐项与路基挖方、涵洞基坑、清淤及河道整治工程量核对。
- 材料台账区分“填笼石料、独立抛石、防护浆砌片石和临时便道石料”，并将余料、损耗和退料列明去向。
- 对汛期抢险口头指令，事后应在合同约定时限内补齐设计确认、责任说明、工程量测量和单价审批。
结论
涵洞洞口冲刷防护审核最容易出现的错误，是把原设计与变更设计相加、把进场材料当成实体工程量，以及忽略基槽土方与路基断面的重叠。本案例通过构造替代关系、竣工几何尺寸、清单包含关系和土方空间扣重，将申报 8.94 万元审核为 6.39 万元，核减 2.55 万元。只要变更图、测量断面、隐蔽影像、材料台账和计量清单能够相互印证，抢工形成的不规则防护工程同样可以做到合理支付、重复费用可追溯扣除。
